⽆擾動快速切換成套裝置運用背景

  石化、冶金等大中型工業企業,由于外部電網或内部供電網絡故障或異常的原因,造成非正常停電、電壓大幅波動或短時斷電的情況屢見不鮮。由于冶金、石化企業的生産連續性很強,供電的中斷或異常往往會造成設備停運或空轉、工藝流程中斷或廢品産生,甚至會危及人身、設備的安全,造成嚴重的後果。爲(wéi / wèi)提高工業企業用戶供配電系統抗電網電壓擾動的能力,保證供電可靠性,工業用戶高壓輸配電和(hé / huò)變電所一(yī / yì ／yí)次系統一(yī / yì ／yí)般采用雙路或多路供電,并輔以二次系統采用備自投裝置。然而,對一(yī / yì ／yí)般工業企業而言,備自投裝置已經可以滿足要(yào / yāo)求。而在石化、冶金等要(yào / yāo)求連續供電可靠性高的企業,備自投的使用效果并不理想,在使用中發現存在以下問題:·由于采用低電壓切換原理,低電壓的時間整定要(yào / yāo)求躲過相鄰系統故障或高壓電動機内部故障的切換時間,因此,切換的時間長;·由于切換的時間長,電動機電源電壓直線降低,轉速下降,備用電源再投入時電動機的沖擊電流過·傳統的備自投裝置是電磁型、晶體管或集成電路型的電壓繼電器、時間繼電器等構成,其功能單一(yī / yì ／yí),對不同的一(yī / yì ／yí)次系統接線方式适應性差且可靠性低,使得自投成功率低。基于以上原因,傳統的備自投裝置将給鋼鐵、石化等企業安全生産帶來不利影響,因此在這些企業中的應用也受到一(yī / yì ／yí)定的限制。随着石化、冶金等企業高壓電動機的數量和(hé / huò)容量不斷增多,在斷電後系統的電壓衰減較慢,殘餘電壓的幅值也很大。由于電動機反饋電壓的存在,從失電到失壓進而無壓,備自投完成動作的過程持續時間長達 1-2秒,甚至更長,此時電動機已經被分批切除。即使是延遲時間較長的高壓重要(yào / yāo)電動機沒被切除,由于母線已經無壓(一(yī / yì ／yí)般無壓定值爲(wéi / wèi)額定電壓的20%-35%),轉速已經嚴重下降,直接影響生産過程的連續性,并對産品質量造成不良影響。而且此時恢複供電将造成較大的電動機自起動電流,對供電網絡産生沖擊。對于石化、鋼鐵冶煉等企業,由于存在大量電動機,母線失壓後電動機惰行,反饋電壓下降較慢,爲(wéi / wèi)了(le／liǎo)避免備用電源合上時由于反相或相位差大造成大的沖擊電流。FSMS型無擾動快速切換成套裝置(簡稱“快切裝置”),是基于本公司新一(yī / yì ／yí)代嵌入式軟硬件平台、以及配合本公司先進的快速真空斷路器而研制電源自動快切裝置。并特别針對冶金、石化等行業用戶的需求而專門設計和(hé / huò)研發的新一(yī / yì ／yí)代多功能快切産品。裝置适用于化工、煤炭、冶金等對供電電源可靠性要(yào / yāo)求較高場合的電源快速切換。

母線殘壓保持裝置

合肥市齊美電器有限公司辦公室地(dì / de)址位于安徽省省會、大城市合肥,公司專業從事于電力、電氣，電器及系統過壓設備的研發，生産與銷售的高科技民營股份制企業，公司與國家教育部直屬的“211工程”重點高校建立了(le／liǎo)長期合作關系，确保了(le／liǎo)公司在技術上的先進性和(hé / huò)在同行業中的領先地(dì / de)位，此外公司在人才培養以及技術創新方面共同發展,爲(wéi / wèi)顧客提供技術先進，功能全面的電力、電氣、電器及系統過壓保護系列産品。公司主要(yào / yāo)産品有:FS-DZH智能型消弧消諧及過電壓保護裝置、FS-DZY過電壓抑制櫃(聚優櫃)、FSDZB系列無損耗深度限流裝置、FSDZC系列母線殘壓保持裝置.FSMS無擾動快速切換成套裝置、FS-DZB三相組合式過電壓保護器、FS-DZJ電能優化裝置、FS-KC系列開關櫃狀智能操控、FS-KC300智能操控測溫裝置、FS-500 系列無線接點測溫裝置、FS-CTB CT二次過電壓保護裝置、FSYXQ一(yī / yì ／yí)次消諧裝置、FS-XX微機消諧裝置、FS-DX小電流接地(dì / de)選線裝置、FS-JC絕緣監測裝置、FS-HGB電弧光保護裝置、智能照明系統等近百種産品公司秉承高新技術企業人才密集、資金密集、技術密集優勢，真誠與電氣、電器行業協作，攜手共創美好未來。

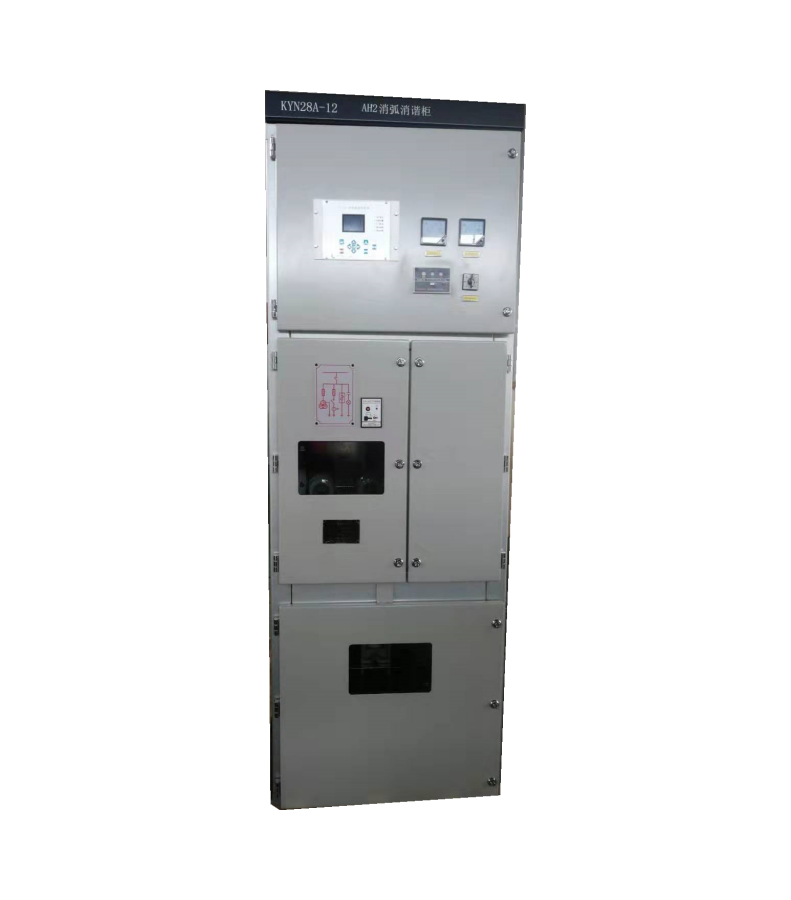

FS-DZH智能型消弧消諧裝置

消弧消諧櫃1技術要(yào / yāo)求：正常運行時，本裝置承擔PT櫃功能；當系統發生單相弧光接地(dì / de)故障時，本裝置可迅速将故障相轉化爲(wéi / wèi)金屬接地(dì / de)，則故障相電弧熄滅，同時将弧光過電壓穩定在線電壓水平，可有效避免因單相弧光接地(dì / de)造成的相間短路、避雷器爆炸及電纜放炮等事故；裝置動作後，面闆顯示故障類型（PT斷續、金屬接地(dì / de)和(hé / huò)弧光接地(dì / de)）和(hé / huò)相别，同時輸出無源接點信号，裝置動作後将過電壓限制在倍之内；裝置配置RS485接口，可按照用戶提供的通訊規約進行數據遠傳。本裝置要(yào / yāo)求配置自動選線功能；裝置中控制器根據PT提供的Uao、Ubo、Uco、U△信号來判斷故障類型（PT斷線、金屬接地(dì / de)和(hé / huò)弧光接地(dì / de)），按照預先設定的方式控制高壓真空快速接觸器JZ裝置具有存儲功能，故障追憶功能，曆史故障記錄。裝置的控制器本身有電源監視等自身監控系統
