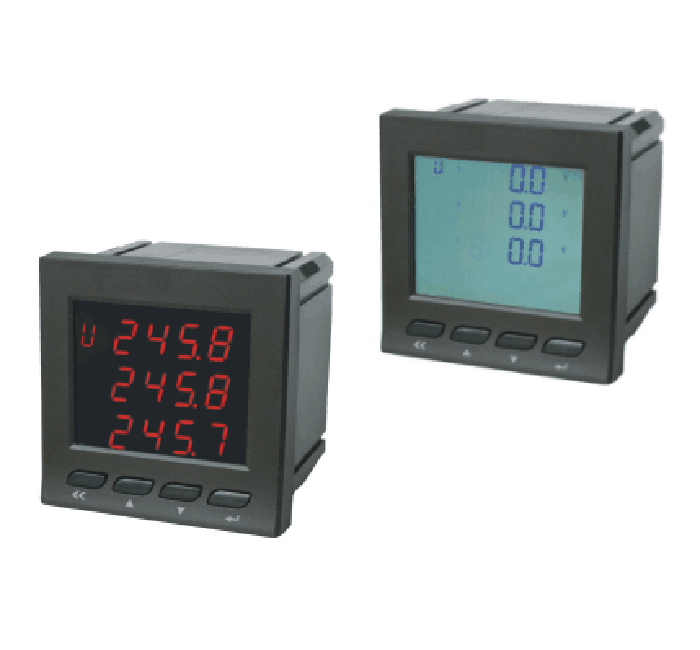

一(yī / yì ／yí)、産品概述

        該系列三相電力儀表是集高精度電力參數測量、開關量輸入、繼電器輸出、模拟量輸出以及網絡通訊爲(wéi / wèi)一(yī / yì ／yí)體的數字電力儀表。儀表采用嵌入式安裝，外形美觀、運行可靠、現場接線與操作方便。可廣泛應用于變電站綜合自動化系統、智能高低壓開關櫃、低壓配電自動化系統、建築能源監控系統等重要(yào / yāo)變配電場合。

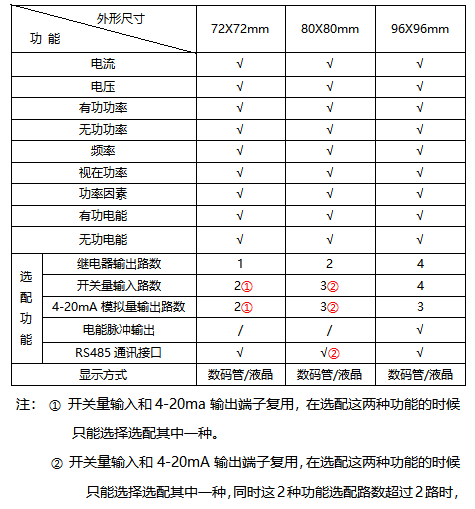

二、功能配置表

三、顯示及參數設置

3.1 參數顯示

按鍵功能說明：

顯示參數包括：測量參數與累計量參數。

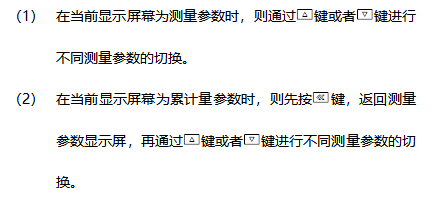

3.1.1 查看測量參數

        測量參數包括：電流、電壓、有功功率、無功功率、視在功率、功率因素、頻率、開入量狀态以及繼電器輸出狀态。

其流程如下：

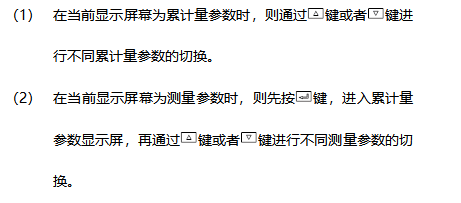

3.1.2查看累計量參數

        累計量參數包括：一(yī / yì ／yí)次側有功能電能、二次側有功能電能、一(yī / yì ／yí)次側無功電能、二次側無功電能。

其流程如下：

四、遠程通訊

        本儀表可提供串行異步半雙工RS485通訊接口，采用标準MODBUS-RTU通訊協議,各種數據信息均可在通訊線路上傳送，在一(yī / yì ／yí)條線路上可以同時連接多達64個儀表，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.75平方毫米。布線時應使用通訊線遠離強電電纜或其它強電場環境，組網時推薦采用總線型網絡的連接方式，不建議采用星形或其它連接方式。

        MODBUS地(dì / de)址信息表請參考《三相電力儀表通訊規約》。

五、注意事項

        1、注意防止震動和(hé / huò)沖擊，不要(yào / yāo)在有灰塵和(hé / huò)有腐蝕性氣體的地(dì / de)方使用。

        2、輸入的導線不宜過長，如被測信号輸入端較長時請使用雙絞屏蔽線。

        3、若信号伴随高頻幹擾，應加裝低通濾波器。

        4、長時間存放未使用時，請每個月通電一(yī / yì ／yí)次且不少于4小時。

        5、長期保存應避免陽光直射，環境溫度應在-10℃~70℃。

        6、如儀表無顯示，應先檢查輔助電源，電壓是否在規定範圍内。

        7、如顯示不正常，檢查輸入信号是否正常以及信号接線端子是否擰緊。

        8、除非PT有足夠功率，否則不能使用PT信号同時做爲(wéi / wèi)輔助電源。

        9、CT回路中的電流接線端子螺絲務必擰緊，保證進/出線方向正确且接觸可靠，以免導緻測量不準或産生故障。
