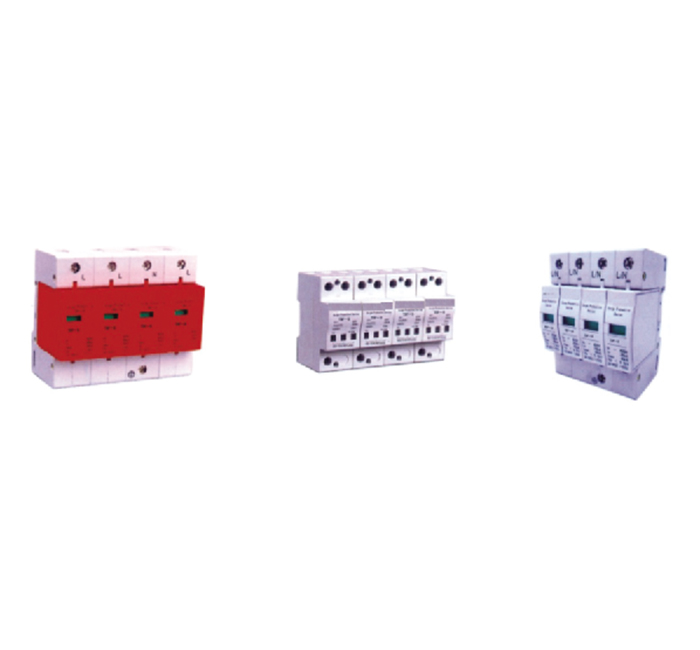

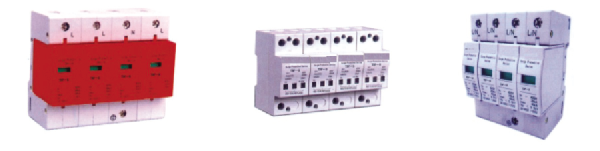

一(yī / yì ／yí)、産品簡介

       FS-DYS低壓組合式綜合瞬時過電壓保護器(又稱作：新型浪湧保護器)系列産品按GB18802.1-2002（IEC61643-1）設計，其内部核心元件采用本公司生産的優質芯片/放電間隙。100%通過電壓能力、電流能量以及參數異常的帥選。FS-DYS最大通流量可達200KA（8/20us,承受過電壓能力強，殘壓低，漏電流小。脫扣機構靈敏，标準導軌安裝（35mm），失效窗口顯示，響應速度快，确保安全可靠。

二、選型說明

        爲(wéi / wèi)了(le／liǎo)使具體的應用都得到正确的保護，根據國際标準IEC61662，選用低壓組合式綜合瞬時過電壓保護器需要(yào / yāo)考慮以下主要(yào / yāo)的因素：

        ◆ 建築物所在的地(dì / de)理區域與地(dì / de)形區域受雷擊的危險程度；

        ◆ 受保護設備的價值及其破壞後的經濟損失；

        ◆ 人員密集程度及其相對應的安全要(yào / yāo)求；

        ◆ 建築物的形狀、體量、高度及所處的環境。

三、結構/特點

        ■ 電源間隙系列産品的兩個電極分别與L(N)、PE線相連，兩個電極之間形成一(yī / yì ／yí)個電氣間隙。電網在不超過點火電壓的情況下運行時，兩個電極之間呈高阻         狀态，如果電網因雷擊或操作過電壓使兩個電極之間的電壓超過點火電壓時，間隙被擊穿，通過弧光放電将電壓能量釋放，沖擊波過後，電弧将被分弧         片和(hé / huò)滅弧室組成的滅弧系統熄滅。恢複到高阻狀态，放電間隙完全密封，無電弧外洩。

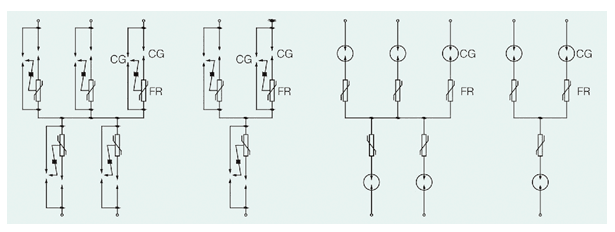

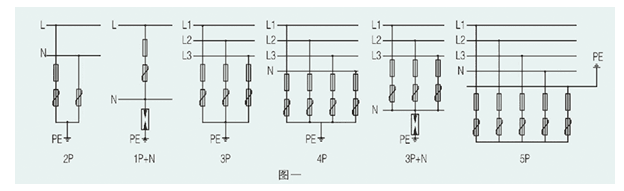

        ■ B、C、D系列産品是新一(yī / yì ／yí)代針對解決目前市場上常用的浪湧保護器以及避雷器的缺點而設計的，具有不可比拟的優勢。例圖一(yī / yì ／yí)所示，FS-SP主放電電路由        五個帶放電間隙 (100KA及以上的模塊采用特制放電間隙，65KA以下采用定制的大能量空氣放電管 ) 和(hé / huò)高能量的金屬氧化物非線性電阻的單元 ( 單相供電        系統有三個帶放電間隙和(hé / huò)高能量的金屬氧化物非線性電阻的單元 ) 組成。100KA及以上的模塊在放電間隙/放電管串聯的基礎上并聯了(le／liǎo)放電間隙并增加了(le／liǎo)           觸發電路，如圖所示，圖中FR爲(wéi / wèi)氧化物非線性電阻，CG爲(wéi / wèi)放電間隙/放電管。

        ■ 地(dì / de)級保護器系列産品通流量大，殘壓低，内置高性能放電管，安全性能高，模塊化設計，采用接線端子連接，接線可靠、方便；

        ■ 直流電源系列防雷器采用模塊化設計，接線端子連接，安裝更方便，采用多重保護技術，保護能力強，可靠性高，通流量大，殘壓低。

四、适用範圍及産品類型

        ■ 電源間隙系列産品适用于變壓器低壓側或建築物低壓主配電箱中的等電位連接，對電源第1極的雷電或操作引起的過電壓進行保護。該系列産品的前端必須串聯保險絲，否則在産品放電時，産生的工頻續流可能将保護器燒毀。

        ■  B級系列産品适用于交流50/60HZ，380/420V供電系統。可作爲(wéi / wèi)建築物進線的低壓總配電系統提供第一(yī / yì ／yí)級防雷(過電壓)保護。

        ■ C級系列産品适用于交流50/60HZ，220/380V供電系統。可作爲(wéi / wèi)建築物内的分配電第二級防雷保護，如高層建築樓層分配電櫃，民用建築的單元分配電櫃。

        ■  D級系列産品适用于交流50/60HZ，220/380V供電系統末端用電設備雷擊或過電壓的保護，如信息網絡、智能設備、民用建築等。

        ■  地(dì / de)極護器系産品主要(yào / yāo)是用來避免不同接地(dì / de)地(dì / de)網之間産生不同電位差的危險。當雷電來臨時，由于不同的接地(dì / de)地(dì / de)網布放過近時，會有其中的某個地(dì / de)網的電位在瞬間被擡升到很高的水平，從而與其他接地(dì / de)地(dì / de)網之間産生很高的電位差，該電位差可能連接于不同地(dì / de)極之間的線路或設備的網絡，即地(dì / de)電位反擊，它對設備和(hé / huò)人員的安全存在着巨大的危險，此時需要(yào / yāo)在不同的地(dì / de)網之間安裝地(dì / de)極保護器來避免地(dì / de)電位反擊問題。

        ■  直流電源系列防雷器用于計算機系統、調制解調器、信号控制等不同電壓供電線路的設備前端，對直流電源線的雷擊或操作過電壓引起的過電壓進行保護。

五、一(yī / yì ／yí)般安裝規則

        ◆ 采用35mm導軌安裝；

        ◆ 保護器并聯安裝于設備的輸入端；

        ◆ 200KA、150KA、120KA、100KA系列中間用連接片在模塊的下端将模塊連接起來，80KA、65KA、40KA、25KA、15KA由底座和(hé / huò)模塊兩部分組成；

        ◆ 保護模塊的上端分别接相線L、零線N、接地(dì / de)線PE，并将與PE端連接的模塊與大地(dì / de)重複連接；

        ◆ 爲(wéi / wèi)了(le／liǎo)維護檢查，增強後備保護，可在保護器的前端串聯一(yī / yì ／yí)組三相/單相熔斷器（熔斷器）。

六、接線方式

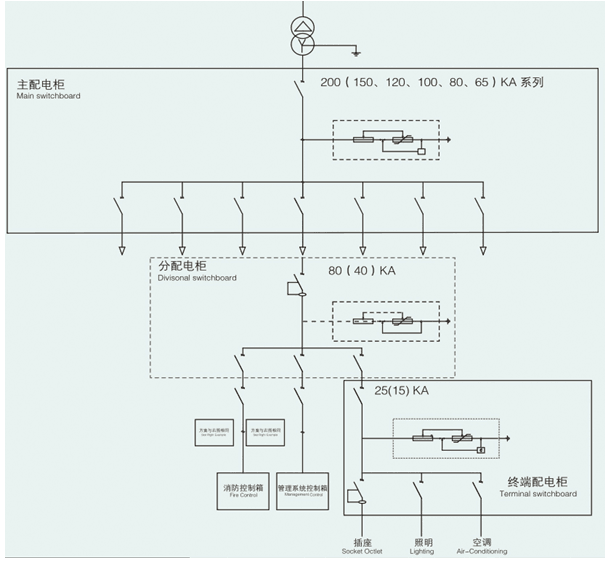

        産品可用于不同接線方式，具體如下：

七、外形安裝尺寸

八、系列參數

        （FS-DYS、BY1、JLSP、OVR、WLR、FTY、UBO等系列參數相同）

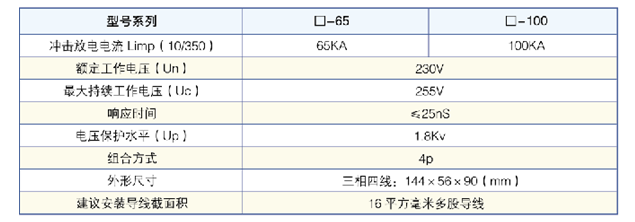

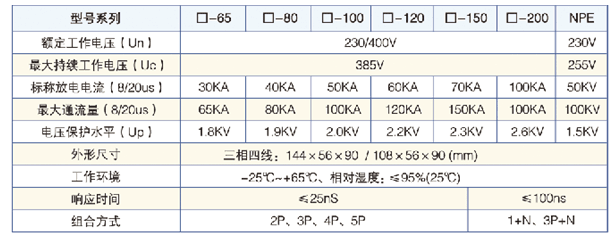

B 級主要(yào / yāo)參數

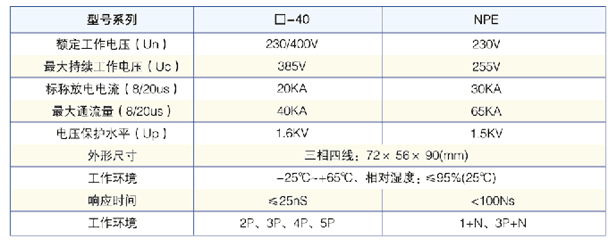

 c 級主要(yào / yāo)參數

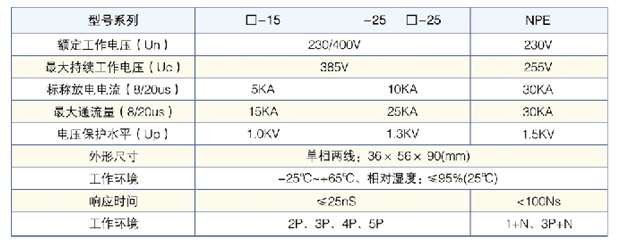

D 級主要(yào / yāo)技術參數

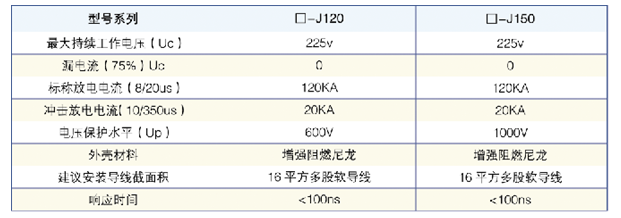

地(dì / de)級保護器主要(yào / yāo)技術參數

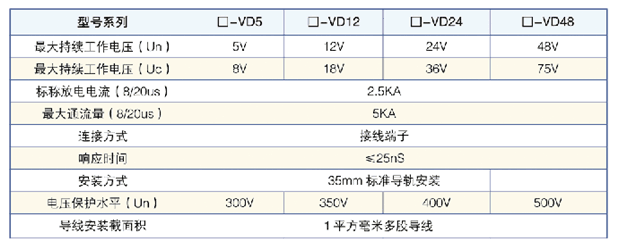

直流電源防雷器主要(yào / yāo)技術參數

九、雷電計數器

        1、産品特點

        ◆ 寬電流計數（>1KA）

        ◆ 适用于各種防雷裝置的洩流計數

        ◆ 計數準确

        ◆ 采用FLASH存儲器，斷電數據永不丢失

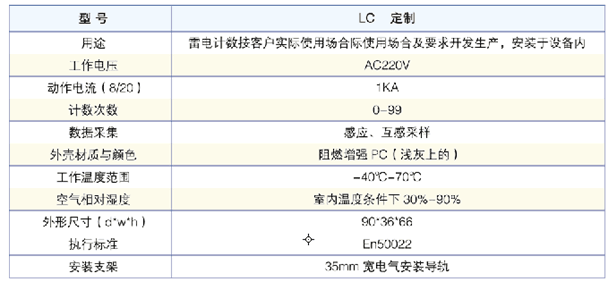

        2、技術參數

十、太陽能光伏設施低壓組合式綜合瞬時過電壓保護器 　

        ■ 有效地(dì / de)保護太陽能光伏設施

        專業的雷電浪湧保護器裝置是太陽能光伏實施可靠運行的基本保證。

        太陽能光伏設施總是面臨直擊雷和(hé / huò)感應雷的風險，必須采取必要(yào / yāo)的防護措施才能保證其安全、可靠的運行。

        ■ 等電位連接設施的所有金屬結構必須相互連通，并且有效地(dì / de)接地(dì / de)實現等電位連接。

        ■ 綜合保護

        直流線路和(hé / huò)交流線路都需要(yào / yāo)安裝保護裝置，直流部分可能經受部分直擊雷電流。所以，應考慮安裝一(yī / yì ／yí)級保護

        ■ 埋地(dì / de)電纜

        如有可能，應将光伏組件陣列和(hé / huò)逆變器間的電纜穿金屬管埋地(dì / de)，并避免線纜盤繞，降低遭受直擊雷和(hé / huò)感應耦合的風險。

        ■ 安裝位置

        如果光伏組件陣列和(hé / huò)逆變器之間的電纜長度大于30米，應在光伏陣列一(yī / yì ／yí)端加裝保護裝置。

        ■ 其他線纜保護

        其他線路的保護同樣重要(yào / yāo)，如電機輸入、傳感器、探頭、數據線路等。

        ■ 主要(yào / yāo)技術參數

十一(yī / yì ／yí)、風電類浪湧保護器

        随着國際能源供應的斷緊張，開發和(hé / huò)利用新能源成爲(wéi / wèi)增強競争力的基本要(yào / yāo)求。

        目前，風力發電量不到全世界發電量的1%，随着風力發電技術的170萬個就業機會，并在全球範圍減少100億噸二氧化碳廢氣。

        由于風力發電場處于開闊地(dì / de)帶，在雷電雨天氣時容易遭受雷電襲擊，風電場的用電設備也會受到感應雷和(hé / huò)雷電波的侵害。

        根據風電場雷電活動規律，針對風電箱變的技術特點，結合德國phoenex領先的防雷産品和(hé / huò)技術，推出針對風電箱變防雷和(hé / huò)浪湧保護的産品，使箱變及其       後續設備即使在雷雨天氣也能提供一(yī / yì ／yí)級的電源保護。

        主要(yào / yāo)技術參數

十二、調整、使用、維護

        ◆ 保護器按要(yào / yāo)求不需要(yào / yāo)調整

        ◆ 隻要(yào / yāo)保護器安裝得當即可自動對電網進行保護

        ◆ 進行中要(yào / yāo)定期更換檢查模塊窗口是否發紅，及時失效原件
