一(yī / yì ／yí)、 産品簡介

        FS-KC300系列開關櫃智能顯控裝置用于3～35KV戶内中置櫃、手車櫃、固定櫃、環網櫃等多種開關櫃。具有一(yī / yì ／yí)次模拟圖、高壓帶電顯示、分合閘狀态指示、接地(dì / de)開關指示、儲能指示、手車位置指示、語音防誤提示、櫃内溫濕度數字顯示、觸頭電纜搭接頭 母線無線測溫、RS485遠程通訊接口等多項功能。

        1、産品功能

        1.1、一(yī / yì ／yí)次動态模拟圖顯示

        1.2、防誤語音提示：

        1.3高壓帶電顯示及互鎖

        1.4、合閘／分閘轉換開關、就地(dì / de)／遠方轉換開關、儲能轉換和(hé / huò)照明開關等。

        1.5、對櫃内溫濕度采用數字顯示，直接顯示櫃内狀态

        1.6、斷線和(hé / huò)過熱報警：

        1.7、母線節點無線測溫：

        1.8、通訊功能：RS485接口，MODBus協議方式

        2、技術參數

        ·工作電源： AC220V，DC110V，DC220V

        ·工作溫度：-20℃～+65℃

        ·工作濕度：≤95％RH

        ·控制範圍：溫度：-40℃～+80℃  濕度：0～99%RH

        ·控制精度：溫度：±1℃  濕度：±3%RH

        ·母線節點無線測溫範圍：0℃～＋150℃

        ·溫度測量精度：±1℃

        ·整機功耗：≤5W

        ·遠程通訊：RS485 波特率1200 2400 4800 9600（可現場設置）

        ·數據格式：8個數據位 1個終止位 無奇偶校驗

        ·抗電強度：外殼與端子間大于AC2000V

        ·絕緣性能：外殼與端子間大于1000MΩ

        ·抗電磁幹擾性能：符合IEC255－22的标準規定

二、傳感器與裝置的連接采用接口插件方式。

三、 安裝方式

        儀器的安裝方式：嵌入式

四、使用及調試方法

        1、産品均爲(wéi / wèi)嵌入式結構，隻需在開關櫃面闆上按尺寸開好孔，再将其用螺母固定在面闆上即可；

        2、按端子圖接好線并校對正确後，通入電源；

        3、将各開關量輸入斷短接，檢查其功能是否正常；

        4、溫濕度控制功能，用嘴對傳感器吹氣，至加熱指示燈亮，加熱輸出端導通；

        5、帶電顯示器輸入端分别接上高壓帶電傳感器，任一(yī / yì ／yí)相高壓帶電時，相應高壓帶電紅色指示燈亮，三相都不帶電時，閉鎖解除綠色指示燈亮。

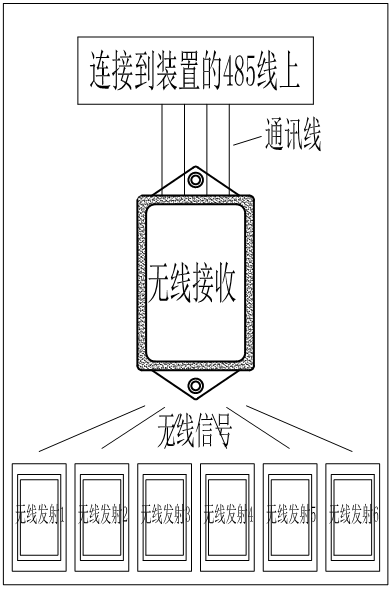

        6、無線測溫部分包含1個接收器和(hé / huò)N個點的無線溫度傳感器

        接收器：把接收器固定在櫃壁上，類似溫濕度傳感器的安裝，接收器與顯控裝置采用端子連接(出廠前端子已接好線，用戶插上即可)；

        傳感器：安裝之前需先确認電源開關撥到開的位置，如下圖所示：

五．産品定貨須知

        用戶訂貨時，請提供相應說明及參數：

        1、 提供一(yī / yì ／yí)次方案圖；

        2、 産品名稱、型号及數量（參照命名方式及意義），特殊功能請注明；

        3、 裝置輸入電源：AC:220V  DC:110V  DC:220V；

        4、 溫濕度傳感器接線長度；

        5、 加熱器功率及數量（加熱器電壓均爲(wéi / wèi)AC220V）；

        6、 無線測溫點數；

        7、 收貨單位、郵編、地(dì / de)址、收貨人及聯系電話等。
