一(yī / yì ／yí)、産品概述

        1. 概述

        該産品是我公司針對綜合過電壓保護裝置研制的一(yī / yì ／yí)種智能型控制器。該産品采用的雙核微處理器具有功能強大的改進型哈佛結構和(hé / huò)數字信号處理器計算功能，因此可以利用DSP高速、重複的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準确地(dì / de)對電網各種接地(dì / de)狀态進行分析，并采取相應的動作，同時利用微處理器的強大邏輯運算能力快速實現液晶顯示，遠程通信和(hé / huò)數據保護等功能。

        2. 功能及特點

        ◆模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和(hé / huò)動作準确性得以保證；

        ◆實時監控系統狀态，對出現的異常運行狀态（弧光接地(dì / de)、金屬接地(dì / de)、PT 斷線和(hé / huò)熔絲熔斷等）做出準确判斷，并作出及時動作；

        ◆工業标準的RS-485通訊接口，可以向上位機傳送系統的運行狀态；

        ◆故障追憶功能，顯示最近20次曆史故障記錄；

        ◆具有良好的電磁兼容性，适合在強電磁幹擾的複雜環境中應用；

        ◆雙硬件看門狗電路确保軟件運行的可靠性；

        ◆中文液晶顯示，運行狀态清晰，菜單式操作，方便易用。

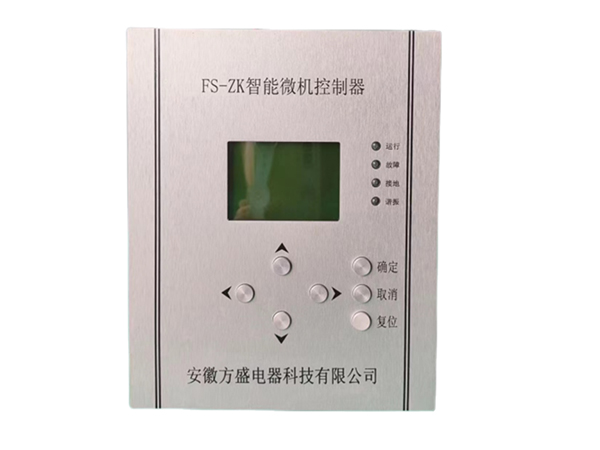

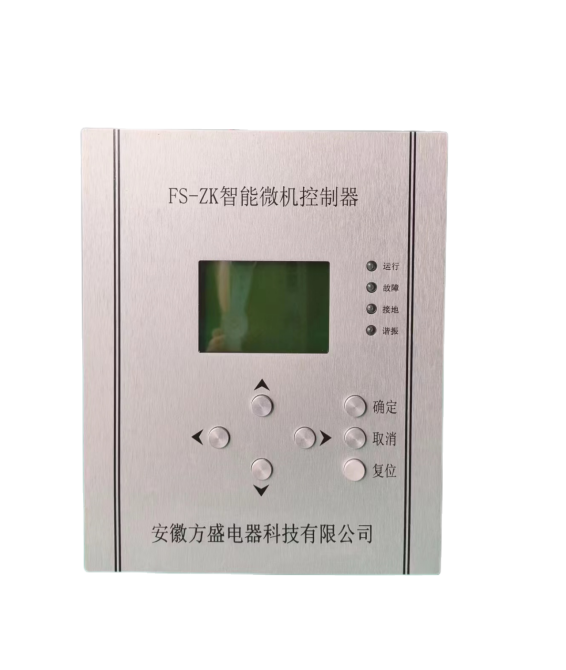

        3．信号燈按鍵說明

        ◆運行： 正常運行指示燈，閃爍頻率1Hz;

        ◆弧光： 弧光接地(dì / de)指示，按複位鍵熄滅；

        ◆報警： 故障指示，系統正常運行後熄滅；

        ◆←↑↓→：菜單選擇和(hé / huò)參數調整按鍵；

        ◆确認： 進入下級菜單和(hé / huò)确認參數設定按鍵；

        ◆取消： 返回上級菜單和(hé / huò)取消參數設定按鍵；

        ◆複位： 系統重新啓動按鍵。

        4．工作原理

        它是根據線路發生故障時，中性點對地(dì / de)絕緣的供電系統會出現零序電壓，将零序電壓作爲(wéi / wèi)啓動信号開始計算，然後再根據發生故障時每相電壓的情況進行邏輯分析計算，判定接地(dì / de)故障發生的相别及接地(dì / de)屬性，再根據判定結果做出相應的處理。

二、使用環境

        1． 海拔高度：小于2000m，特殊情況下可達4000m；

        2． 工作環境溫度：-10℃- 60℃；

        3． 空氣相對濕度：90% (25℃)、50% (40℃)

        4． 使用地(dì / de)點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和(hé / huò)破壞絕緣性氣體；

        5． 安裝地(dì / de)點具有防風、防雨和(hé / huò)防塵設施。
