一(yī / yì ／yí)、産品概述

1. 概述

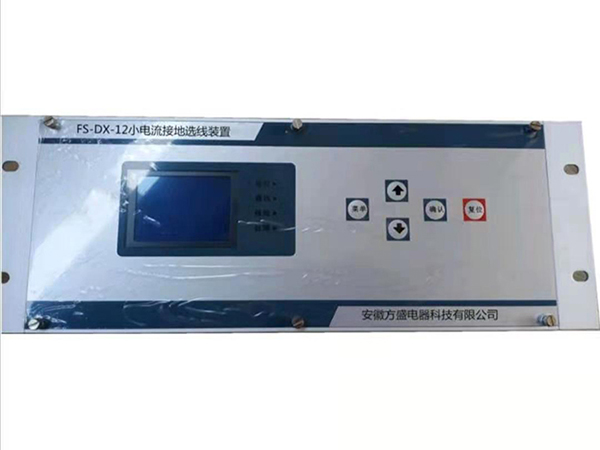

        小電流接地(dì / de)選線裝置是針對我國中壓電網絕大多數是小電流接地(dì / de)系統（也即中性點非有效接地(dì / de)系統），當發生單相接地(dì / de)故障時，規程雖允許帶故障運行2小時，但由于過電壓危害絕緣，仍可能引發事故。供配電系統故障統計表明，單相接地(dì / de)故障發生的概率占66％以上，因此迅速确定單相接地(dì / de)時的接地(dì / de)位置對供配電系統的安全運行意義重大。

        我公司研制的微機小電流接地(dì / de)選線裝置采用的微處理器具有功能強大的改進型哈佛結構和(hé / huò)數字信号處理器計算功能，因此可以利用DSP高速、重複的數據處理能力實現傅立葉分析，通過對電壓互感器和(hé / huò)電流互感器二次電氣值的采集、判斷，及時準确地(dì / de)對電網接地(dì / de)故障進行分析，并采取相應的報警動作，同時利用微處理器的強大邏輯運算能力快速實現液晶顯示、故障報警、遠程通信和(hé / huò)數據保護等功能。

2. 功能及特點

        ◆模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和(hé / huò)動作準确性得以保證；

        ◆實時監控電壓電流參數，對系統出現的接地(dì / de)故障能夠做出準确判斷；

        ◆工業标準的RS-485通訊接口以及MODBUS通訊規約，可以向上位機傳送系統的運行狀态；

        ◆故障追憶功能，顯示最近20次曆史故障記錄，存儲容量可以進行擴展；

        ◆具有良好的電磁兼容性，适合在強電磁幹擾複雜環境中應用；

        ◆雙硬件看門狗電路确保軟件運行的可靠性；

        ◆中文圖形液晶顯示，運行狀态清晰，菜單式操作，方便易用。

3．按鍵說明

        ◆↑↓←→：菜單選擇和(hé / huò)參數調整按鍵；

        ◆确認： 進入下級菜單和(hé / huò)确認參數設定按鍵；

        ◆取消： 返回上級菜單和(hé / huò)取消參數設定按鍵；

        ◆複位： 系統重新啓動按鍵。

4．工作原理

        小電流接地(dì / de)選線裝置是基于電壓互感器和(hé / huò)電流互感器提供的信号而設計的産品。裝置總體結構主要(yào / yāo)由微處理器模塊、按鍵顯示模塊、信号輸入模塊、信号輸出模塊和(hé / huò)電源模塊構成。

二、技術指标

1.輸入量額定值

        1) 零序電壓（U0） 100V

        2) 零序電流（I1～I64） <1A或2A 且>20mA

        3) 電源電壓：AC/DC 220V±10％ 50Hz

        4) 功耗：<100 W

        5) 零序電流回路輸入路數：≤48 （最多四母線段）

2.輸出量額定值

        1) 共可輸出接點數：5對

        2) 接點允許電流： ≤7A／AC250V

        3) 所有繼電器輸出接點均可接報警輸出

        4.通訊接口：RS485接口
