一(yī / yì ／yí)、概述

        我公司生産的開關櫃智能操控裝置是針對3～35KV戶内開櫃設計研制的新一(yī / yì ／yí)代産品，适用于中置櫃、手車櫃、固定櫃、環網櫃等多種開關櫃。

        該産品功能強大：有帶電顯示、溫濕度數字顯示、自動加熱除濕控制，斷路器分合閘狀态指示；儲能、接地(dì / de)開關指示；語音防誤指示；RS485通訊接口功能等。

二、産品功能特點

        2-1、智能化程度高：不僅能顯示開關分合狀态，還可判斷指示開關小車是處于試驗位置與工作位置之前還是處于櫃體之外。

        2-2、增加了(le／liǎo)語音防誤提示功能和(hé / huò)加熱及負載斷線報警功能。

        2-3、具備溫濕度數字顯示，同時可監控兩處環境的溫濕度狀況，RS485通訊接口使其具備了(le／liǎo)與變電站其它設備組成實顯的微機防誤監控系統、語音防誤提示功能。

        2-4、抗幹擾能力強：采用獨特的抗幹擾技術。

        2-5、高可靠性：采用工業級電子元件。

三、技術參數

        ●電    源：AC200V±10%V  50Hz  DC220V±10%V

        ●工作環境：-20℃～+65℃

        ●控制調整：溫度0℃～65℃  濕度：0%RH-99%RH

        ●控制精度：溫度±2℃      濕度±5%RH

        ●功    率：≤3W

        ●通    訊：RS485  波特率9600

        ●抗電強度：外殼與端子間大于AC2500V

        ●絕緣性能：外殼與端子間大于500MΩ

        ●抗幹擾：符合GB/T17626.8-1998标準

        ●抗震性：10～55～10Hz  2g  lmin

        ●有源輸出：≤3A

四、安裝方式

        4-1、裝置安裝方式：嵌入式

        4-2、裝置外形尺寸爲(wéi / wèi)230×180×90，開孔尺寸爲(wéi / wèi)220×165（單位：mm）

        4-3、傳感器的安裝方式：

        1）采用35mm導軌安裝或螺絲固定。

        2）采用固定式安裝（孔距35mm孔徑4mm）。

        3）溫濕度傳感器與裝置的連接采用接口插件方式。

五、裝置基本功能介紹

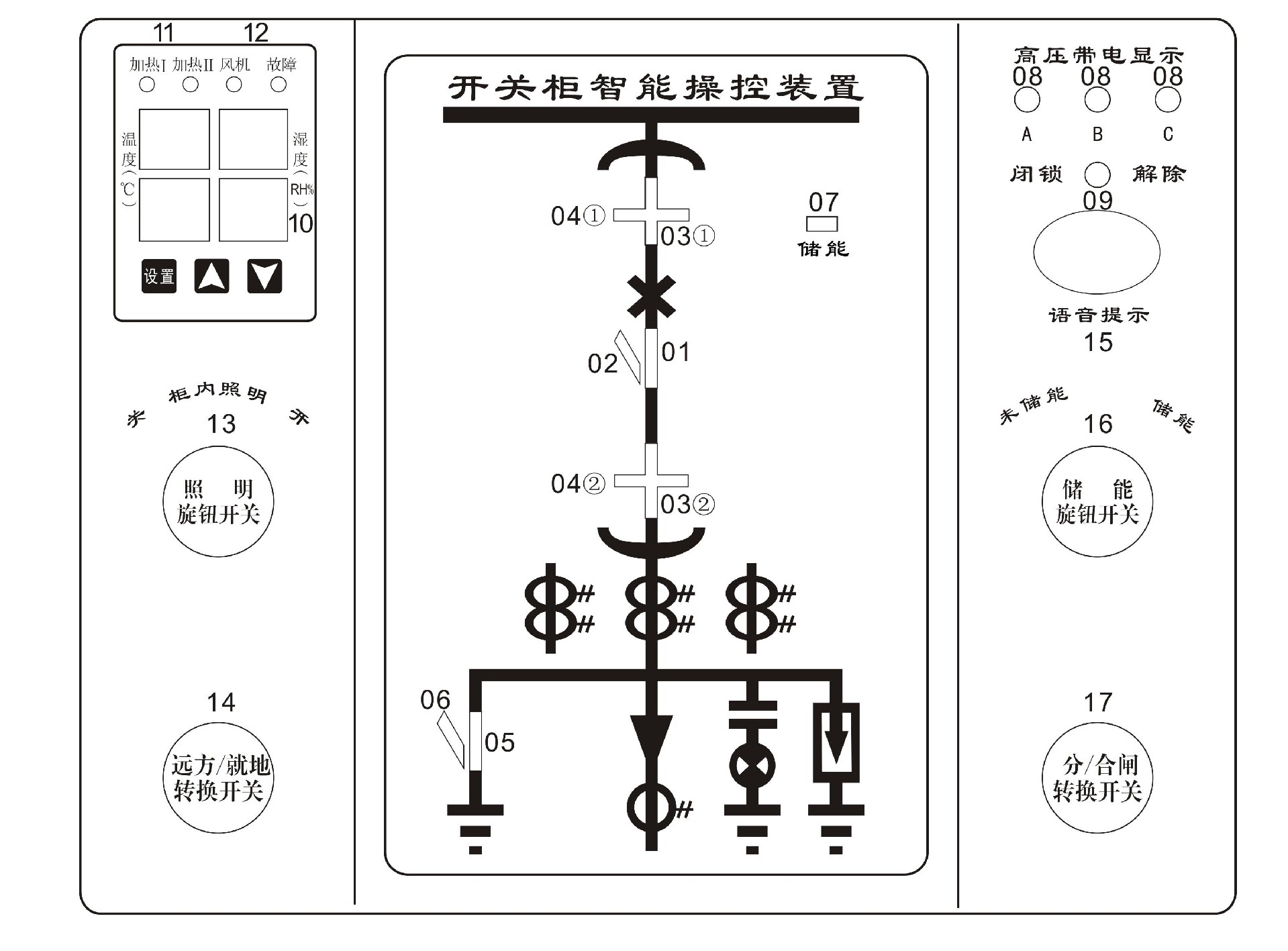

        5-1、産品面闆功能顯示說明

        （注：圖中編号是爲(wéi / wèi)了(le／liǎo)說明面闆的指示功能，實際裝置上無編号。）

        注：

        01斷路器合閘指示

        02斷路器分閘指示

        03①、03②工作指示位置

        04①、04②試驗指示位置

        05接地(dì / de)開關合指示

        06接地(dì / de)開關分指示

        07儲能指示

        08帶電指示（A、B、C）三相

        09閉鎖指示

        10溫度、濕度指示（雙溫雙濕）

        11自動加熱指示

        12通風報警指示

        13櫃内照明轉換開關

        14遠方、就地(dì / de)操作開關

        15語音提示

        16已儲能/未儲能轉換開關

        17分閘、合閘開關

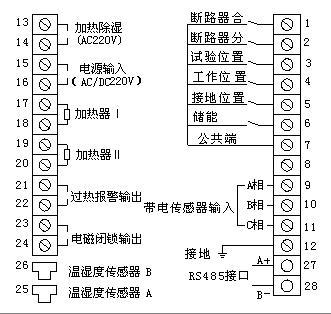

        5-2、産品端子接線圖（以下爲(wéi / wèi)标準接線端子圖，謹作參考！）

六、使用調試方法

        1、開關狀态顯示器輸入狀态調試：

        利用公共端7分别短接端子2-6,各相應的發光指示條發亮度變換，其物理意義同“裝置開關狀态動作說明”部分。

        2、加熱器調試：

        選擇溫度、濕度的設定值，裝置具有兩路加熱，一(yī / yì ／yí)路通風，一(yī / yì ／yí)路斷線優先報警功能。

        3、溫濕度傳感器調試：

        按裝置說明插入溫濕度傳感器，用嘴對第一(yī / yì ／yí)路傳感器輕輕吹一(yī / yì ／yí)口濕氣，當濕度達到

        用戶設定值時，裝置就會自動啓動第一(yī / yì ／yí)路加熱器加熱除溫，同時面闆上加熱器指示燈亮；第二路試驗方法同第一(yī / yì ／yí)路。如果其中任何一(yī / yì ／yí)種負載斷路，相對應的紅色指示儀亮，提醒用戶及時排除故障，用戶可根據需要(yào / yāo)進行改變設置，裝置即按新設置的條件進行控制。高溫控制風機，低溫控制加熱器，濕度控制加熱器。

        4、高壓帶電顯示部分調試：當A、B、C三相不帶電時，閉鎖解決，閉鎖指示燈亮，當A、B、C三相中任何一(yī / yì ／yí)相帶電時，閉鎖有效，閉鎖提示燈滅。

        5、溫濕度的測量：

        用戶可根據需要(yào / yāo)監控的溫度、濕度參數進行設置。

        1）實現加熱升溫的控制，裝置的控制範圍的确定遵循設置溫度下限值加上溫度回差值，此範圍即爲(wéi / wèi)所要(yào / yāo)求的控制區。例如：下限值設置在5℃,回差溫度設置在5℃加熱器的工作控制溫度範圍5℃+5℃即溫度傳感器感受到的環境溫度達到10℃時加熱器停止升溫。

        2）實現降溫的控制：裝置的控制範圍遵循設置溫度的上限值減去溫度回差，風機啓動工作的控制區。例如：溫度的上限值設置爲(wéi / wèi)40℃，回差設置在5℃，溫度控制區即是40℃-5℃即35℃，溫度傳感器感受到環境溫度達到40℃時啓動風機開始降溫，直到環境溫度達到35℃時風機停止工作。

        3）一(yī / yì ／yí)般溫度回差用戶可以不必重新設置。
