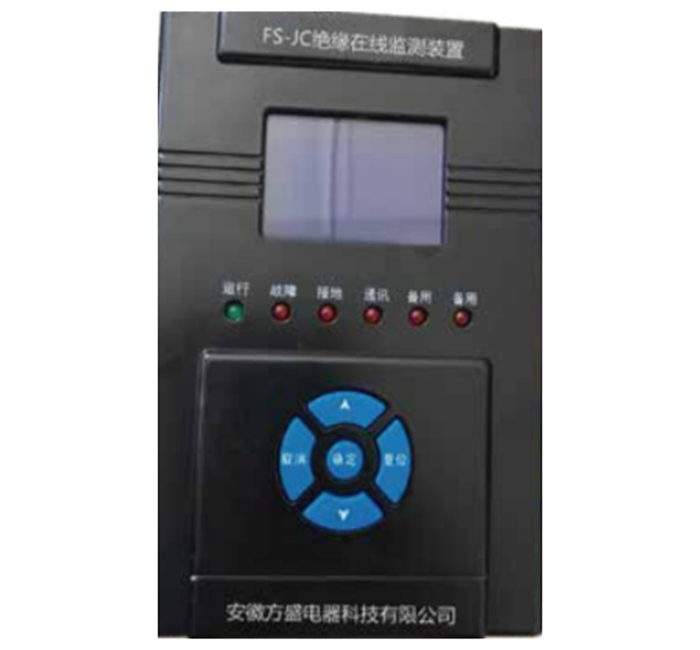

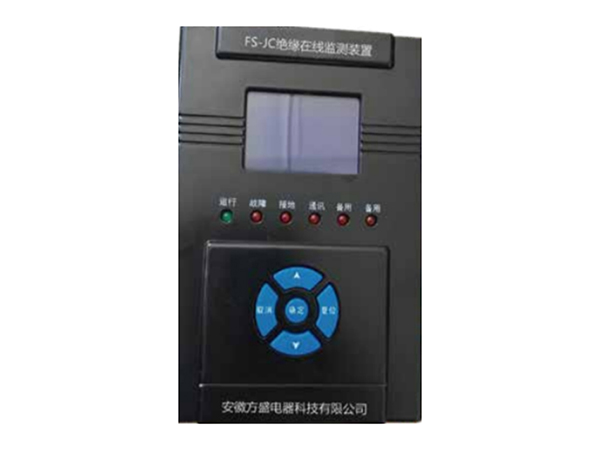

一(yī / yì ／yí)、 産品概述

        電網運行設備在線監測裝置是一(yī / yì ／yí)種能夠在線監測高壓電力電纜絕緣狀态的裝置，該裝置的使用爲(wéi / wèi)診斷電纜早期缺陷和(hé / huò)事故隐患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了(le／liǎo)有效的信息，并直接影響設備的安全可靠運行。

        該裝置安裝方便、操作簡單、實時性強、監測信息更加真實準确，廣泛應用于0.4kV～35kV電力系統中。

        該裝置由高性能的單片機控制管理，液晶顯示屏顯示系統當前運行狀态。當診斷出運行設備故障時，指示燈、蜂鳴器同時報警、告警繼電器動作，以便于設備維護人員及時了(le／liǎo)解電纜線路絕緣狀态。并且，該裝置還具有RS485通信接口，以便于與上位機進行通信。

一(yī / yì ／yí)、 在線監測原理

        在線監測是一(yī / yì ／yí)種在電力設備運行狀态下，利用系統運行電壓進行的電力設備特性參量的測量。測量可以是連續的，也可以是間斷的。在線監測是一(yī / yì ／yí)種非破壞性測量，由于測量是在設備運行過程中進行的，大大提高了(le／liǎo)試驗的真實性與有效性，有助于及時發現電力設備潛在的缺陷和(hé / huò)故障。

        而對于高壓電力電纜絕緣的在線監測，目前的方法有很多種，但是各種監測方法均有不足之處，每種都很難全面表征電纜的絕緣狀況。

        本公司生産的 -W嵌入型 電網運行設備在線監測裝置，是針對中性點不接地(dì / de)高壓系統，以監測洩露電流、介質損耗角正切、等值電容等絕緣指标爲(wéi / wèi)基礎的技術手段，綜合多種監測技術的優點，有效地(dì / de)消除了(le／liǎo)諧波、傳感器零飄等帶來的測量誤差，提高了(le／liǎo)測量的精度和(hé / huò)穩定性。硬件上采用高精度微電流傳感器檢測高壓電力電纜的洩露電流，從電壓互感器二次側抽取電壓信号，采用整形濾波放大技術進行信号處理；軟件上綜合采用了(le／liǎo)絕對值測量和(hé / huò)相對值比較兩種技術，有效地(dì / de)解決了(le／liǎo)現場幹擾環境下介質損耗及阻性電流的精确測量問題，具備較高的測量精度和(hé / huò)較強的抗幹擾性能。

        該裝置的使用能夠有效地(dì / de)預診斷告警，防止故障性災難的發生，降低損失，同時可以降低維護成本，減低故障率，減少設備停運時間。

一(yī / yì ／yí)、 功能特點介紹

        1、 主要(yào / yāo)功能

        Ø 實時監測高壓電力電纜的洩露電流；

        Ø 實時監測高壓電力電纜的三相不平衡度；

        Ø 介質損耗實時監測及超值報警；

        Ø 電纜絕緣阻值實時監測及超值報警；

        2、 主要(yào / yāo)特點

        Ø 采用高精度微電流傳感器，能充分保證監測的精度和(hé / huò)線性度；

        Ø 抗電磁沖擊及電網操作沖擊能力強；

        Ø 采用“同步測量、相對比較、趨勢判斷”的動态診斷機制，提高監測系統運行及診斷的可靠性；

        Ø 将微弱洩漏電流采集技術、EMC技術、計算機技術、通信技術應用于高壓工程，用準确的指标反映高壓電力電纜的絕緣狀況；

一(yī / yì ／yí)、 技術指标

        工作電源： 85~264VAC, 120~370VDC

        絕緣性能： 外殼和(hé / huò)端子間＞100MΩ

        外殼防護： IP43

        工作溫度： -20℃～65℃

        工作濕度： ≤95%RH

        适用電壓等級：0.4～35KV

        電流信号： Ix或In=70µA～700mA

        電壓信号： Un=3V～300V

        介質損耗： tanδ=-500%～500%

        電容量： Cx=10pF～0.3µF

        電容比值： Cx:Cn=1:1000～1000:1

        阻性電流： Irp=10µA～10mA

        容性電流： Icp=100µA～300mA

        相位： α=-180°～180°

        頻率： f=45Hz～55Hz

        洩漏電流測量範圍：50µA～8mA
