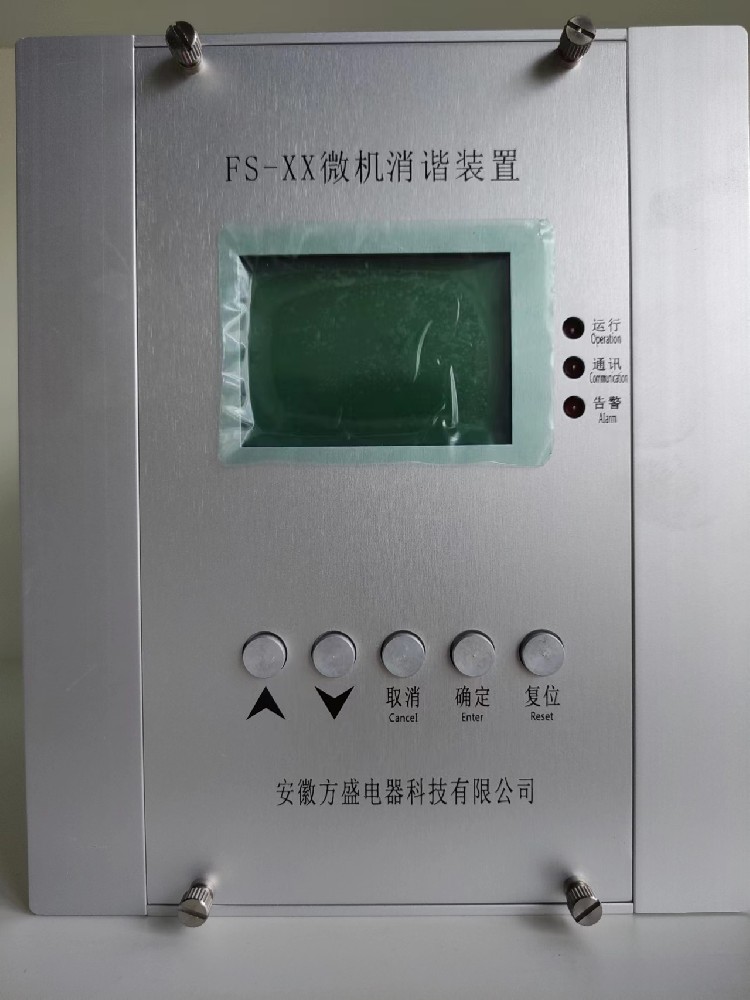

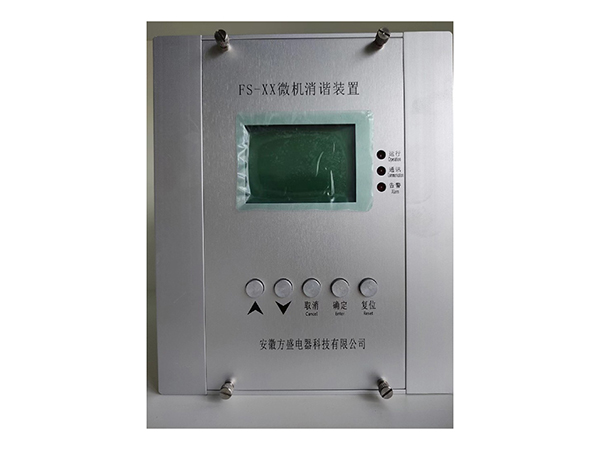

一(yī / yì ／yí)、産品概述 1. 概述 微機消諧裝置将微機技術用于電網消諧，利用計算 機快速、準确的數據處理能力實現快速傅裏葉分析， 其選 頻準确。通過對PT電壓的采集，對電網諧振時的各種頻 率成份能快速分析，準确的辨别出諧振故障。 如果是電網諧振，微機控制器發出指令使消諧電路 投入，實現快速消諧。本裝置對各種高頻、低頻和(hé / huò)工 頻諧振均準确判斷，動作迅速，較完善地(dì / de)解決了(le／liǎo)電力 系統中電網的消諧問題，并能記錄發生的故障以及故 障發生的時間。本裝置可廣泛應用于發電廠、變電站 及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。 32. 功能及特點  模塊化設計，結構緊湊，技術先進，高速DSP 核 處理器使運算實時性和(hé / huò)動作準确性得以保證；  實時監控系統狀态，對出現的異常運行狀态做 出準确判斷，并作出及時動作；  工業标準的RS-485通訊接口，可以向上位機傳 送系統的運行狀态；  故障追憶功能，顯示最近20次曆史故障記錄；  具有良好的電磁兼容性，适合在強電磁幹擾的 複雜環境中應用；  雙硬件看門狗電路确保軟件運行的可靠性；  中文液晶顯示，運行狀态清晰，菜單式操作，方便 易用。 43. 裝置正面效果圖 信号燈及按鍵說明：  運行： 正常運行指示燈;  報警： 故障指示，系統正常運行後熄滅；  通訊： 通訊指示，收到後台通訊時閃爍。  ↑↓：菜單選擇和(hé / huò)參數調整按鍵；  确認： 進入下級菜單和(hé / huò)确認參數設定按鍵；  取消： 返回上級菜單和(hé / huò)取消參數設定按鍵；  複位： 系統重新啓動按鍵。 54. 工作原理 微機抑治消諧裝置是基于PT提供的電壓信号而 設計的産品。裝置總體結構如下圖所示：主要(yào / yāo)由微處 理器闆、按鍵顯示闆、信号輸出闆和(hé / huò)電源闆構成。 二、操作說明 設備在到達現場後，先進行控制器試驗，電源要(yào / yāo)求 爲(wéi / wèi)交/直流220V±10%。在送電前需檢測電源範圍是否符 合以上要(yào / yāo)求。 1. 通電開機後液晶屏顯示： 消諧控制器 62. 一(yī / yì ／yí)次停運時，2 秒後顯示界面： 運行 08-09-10-15-25 當裝置上電後，将顯示“運行”和(hé / huò)當前時間。當系 統出現電網諧振故障時，将會顯示報警，如下圖所示： 運 行 工頻諧振 08-09-10-15-26 3. 按下“确認”按鍵進入主菜單界面： 7主菜單 故障追憶 電壓顯示 時間設定 主菜單 站号設置 參數設置 版本信息 通過“↑↓”按鍵選擇操作項目，選定項爲(wéi / wèi)反色顯示。按 下“确認”可進入要(yào / yāo)操作的子菜單界面。 4. 故障追憶 故障追憶 序号：05 工頻諧振 08-09-10-15-25 通過“↑↓”按鍵查詢最近20 次故障的曆史記錄。 89 Ua = 0.00V Ub = 0.00V Uc = 0.00V UΔ = 0.00V 時間設定 08-09-10-15-25 按下“取消”返回主菜單界面。 5. 電壓顯示 此界面将實時顯示三相和(hé / huò)開口電壓數值，按下 “取消”返回主菜單界面。 6. 時間設定 通過按“↑↓”按鍵選擇修改時間參數（選中項反 色顯示），修改時間，顯示的時間依次爲(wéi / wèi)“年-月-日-時 -分-秒” ， “确認”按鍵保存新設置的時間并返回主10 站号設置 站号：01 菜單， “取消”按鍵不保存新設置的時間并返回主菜單。 7. 站号設置 通過按“↑↓”按鍵選擇修改站号參數（選中項反 色顯示），修改站号， “确認”按鍵保存新設置的站号并 返回主菜單， “取消”按鍵不保存新設置的站号并返回主 菜單。 8. 參數設置 在參數設置前需要(yào / yāo)輸入密碼，如果密碼正确才能修 改參數，否則返回主菜單界面。出廠設定密碼“99”。輸入密 碼界面：輸入密碼 01 通過按“±”按鍵，輸入密碼，密碼正确後，進 入參數設置界面： 三分頻 30V 二分頻 30V 工 頻 120V 三倍頻 120V “↑↓”按鍵選擇修改參數的項目，選中項目反色顯 示，設置參數數值， “确認”按鍵保存新設置的站号并返 回主菜單， “取消”按鍵不保存新設置的站号并返回主菜 單。 9. 版本信息 校驗碼：0x1234 按下“取消”返回主菜單界面。 11三、使用環境 1． 海拔高度：小于 2000m，特殊情況下可達 4000m； 2． 工作環境溫度：-10℃- 60℃； 3． 空氣相對濕度：90% (25℃)、50% (40℃) 4. 使用地(dì / de)點不得有腐蝕性氣體、蒸汽、導電塵埃，不 得有爆炸性氣體和(hé / huò)破壞絕緣性氣體； 5. 安裝地(dì / de)點具有防風、防雨和(hé / huò)防塵設施。 12四、裝置端子接線圖 1. 端 子 ZK 爲(wéi / wèi)裝置控制闆：  ZK1~ZK2 提供電源輸入接口；  ZK3~ZK6 爲(wéi / wèi)PT 三相電壓輸入；  ZK7~ZK8 爲(wéi / wèi)PT 開口三角輸入端；  ZK13 爲(wéi / wèi)故障報警端子，監測到電網故障時閉合；  ZK14 爲(wéi / wèi)諧振報警端子，監測到諧振故障時閉合； 13 ZK15 爲(wéi / wèi)接地(dì / de)報警端子，監測到接地(dì / de)故障時閉合；  ZK16 爲(wéi / wèi)過壓報警端子，監測到過壓故障時閉合；  ZK17 爲(wéi / wèi)失壓報警端子，監測到失壓故障時閉合；  ZK18 爲(wéi / wèi)報警公共端；  ZK21~ZK22 爲(wéi / wèi)485 通訊接口，計算機可以通過 此接口對微機消諧裝置進行訪問，裝置将給出應答 信号，告訴計算機此刻本裝置的運行狀态。 五、安裝尺寸 開孔尺寸：130.5X202, 深度：180.5mm 不含端 子高度. 1415 六．通訊規約 微機消諧裝置采用MODBUS（RTU 模式）通訊規約， RS-485 工 業總線方式, 波特率爲(wéi / wèi) 9600 bPS，1 位起始位,8 位數據位，無校驗， 1 位停止位，共 10 位。本裝置出廠時站址和(hé / huò)通訊波特率均已設好，站 址爲(wéi / wèi) 01。 CRC 校驗權值爲(wéi / wèi)CRC-16=X16+X15+X5+1 1. 主站詢問下行報文格式： 地(dì / de)址+功能碼+起始地(dì / de)址+字長度+16 位CRC 校驗碼 地(dì / de)址 功能碼 起始地(dì / de)址 數據字長度 CRC 校驗碼 ADD 03H 00H 00H 00H 03H CRC低 CRC高 2. 從站應答上行報文格式： 地(dì / de)址+功能碼+字長度+數據長度+16 位CRC 校驗碼 地(dì / de)址 功能碼 字節長度 數據 CRC 校驗碼 ADD 03H 06H 6 字節 CRC 低 CRC 高 3. 數據格式定義: 地(dì / de)址 狀态定義 備注 0000H 備用 0001H 備用 0002H 諧振故障 00 00H（正常） 00 01H（三分頻） 00 02H(二分頻) 00 04（工頻）00 08(三倍頻)16 例：若設備地(dì / de)址爲(wéi / wèi) 01H 讀取狀态數據： 主站發送：01 03 00 00 00 03 05 CB 其中 05 CB爲(wéi / wèi) CRC校驗碼 設備回應：01 03 06 00 00 00 00 00 00 21 75 其中 21 75 爲(wéi / wèi)CRC 校驗碼。
