母線殘壓保持裝置是我公司研發的一(yī / yì ／yí)種基于自有專利技術:“渦能緻動機構的快速開關”,配以先進的“快速短路故障甄别與指令”中樞系統的成套保護裝置,用于快速隔離短路點所在故障支路對母線電壓的影響,切斷正常運行支路中異步電動機磁場能量的衰減通路,抑制電源恢複時異步電機重啓時的起動電流對母線的沖擊,保障母線對非故障支路的負荷連續不間斷供電。不僅維持了(le／liǎo)母線殘壓,保護其它重要(yào / yāo)負載不受一(yī / yì ／yí)條支路短路故障的影響,也具有支路斷路器全部功能,同時對該母線主變壓器短路電流沖擊産生的損害大大降低,變壓器得到很好的保護,同時對其分支母線以下的斷路器遮斷容量要(yào / yāo)求也相應大大降低。

當發生短路故障時,FSZK測控單元通過電流互感器測到短路電流,經“短路故障快速判斷算法”判斷出故障,立即發出快速開關分閘指令,将裝置中阻抗投入線路,補償本支路因短路而損失的阻抗,将本支路電流從短路值限制到額定電流以内,從而維持了(le／liǎo)母線的剩餘電壓,保障母線對其它未發生短路故障的支路連續供電。

若故障點d被切除後,本支路負荷恢複,電流會發生至少50%的變化,控制器立即發出母保開關合閘的指令,恢複本支路的正常供電;若故障點d切除失敗,控制器在故障後200ms向切離開關發出分聞指令協助微機綜保實施後備保護動作,并在300ms時命令母保開關合聞,退出母保陽抗,完成一(yī / yì ／yí)次母線殘壓保持功能操作。

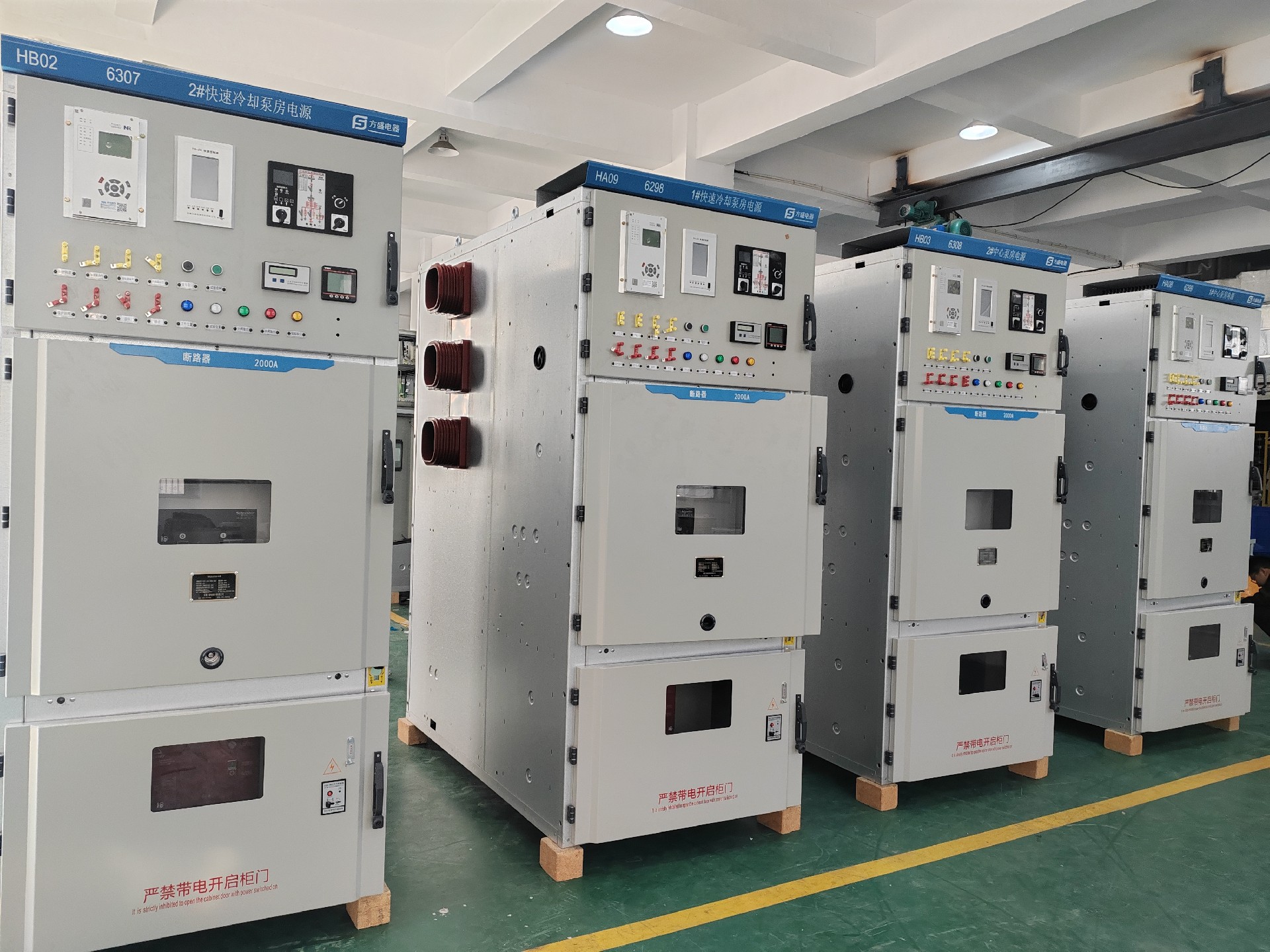

裝置中的阻抗線性度好,并且吸收能量大,裝置兼顧支路斷路器功能,可省去支路斷路器。對于開斷電流小于40kA.并且額定電流小于等于4000A的可設計爲(wéi / wèi)铠裝移開式結構,方便與用戶開關櫃并櫃,既保留原開關櫃所有的重要(yào / yāo)功能,即:開斷、正常操作、綜合保護及通訊等功能,并有明顯的斷口,便于檢修。測控單元通過羅克線圈,監視支路電流,當短路電流大于設定值,高速FSP通過專用算法1~2ms内快速精确的預測出三相電流的有效值,并發出動作信号。

裝置中的換流器在2~3ms内快速開斷,短路電流換流進入限流高阻抗中,限制短路電流,短路電流幅值大大降低。

本裝置可在支路設備發生短路故障6~16ms内,将母線殘壓保持在額定電壓的95%以上,保證了(le／liǎo)其他無故障支路敏感負載的正常工作。同時主變壓器等設備所受到的短路D1(見圖3)切除後,測控單元檢測支路電流接近額定電流時立即給換流器命令,10ms内限流高阻抗退出,系統即可恢複正常運行。發生短路故障的支路在發生。
