一(yī / yì ／yí)、全電壓綜合處理裝置

我國6~35kV中壓電網主要(yào / yāo)采用中性點不接地(dì / de)或經消弧線圈接地(dì / de)的非有效接地(dì / de)方式,提高了(le／liǎo)中壓系統的供電可靠性。但另一(yī / yì ／yí)方面,這種接地(dì / de)方式也給中壓輸配電系統帶來了(le／liǎo)一(yī / yì ／yí)些問題,主要(yào / yāo)表現爲(wéi / wèi)随着電網的迅速擴容和(hé / huò)電力電纜的大量使用,系統電容電流增大,發生單相接地(dì / de)故障時消弧困難,間歇性弧光接地(dì / de)過電壓和(hé / huò)高頻電流電弧對系統和(hé / huò)設備絕緣構成威脅。加上非有效接地(dì / de)系統長期未解決的故障選線問題,一(yī / yì ／yí)旦發生單相接地(dì / de)故障而不能迅速、有效地(dì / de)處理時,往往會引發其它事故并發展爲(wéi / wèi)相間短路。非有效接地(dì / de)系統單相接地(dì / de)故障處理的核心技術難題則主要(yào / yāo)集中在兩點:快速、準确的單相接地(dì / de)故障定位(故障選線);快速、有效的消弧處理。 FS-DZQC -X（C）(H)全電壓綜合處理裝置是一(yī / yì ／yí)個系統解決方案。基于可控脈沖電流選線的故障選線方法完全不同于小電流選線原理,有着極高的選線準确性,可以從根本上解決中性點非有效接地(dì / de)系統的故障選線問題。對消弧線圈和(hé / huò)觸點消弧技術的整合,達成了(le／liǎo)優勢互補,提供了(le／liǎo)更具普遍适應性的消弧手段。暫态電壓監測和(hé / huò)記錄系統則對單相接地(dì / de)故障及各種暫态電壓出現的時間、幅值和(hé / huò)波形進行真實、完整的記錄,在發生絕緣故障時提供有效的事件記錄,利于分析故障原因、故障責任.方盛電氣在聯合各界資源力量、在國内外電力行業的技術支持下誕生了(le／liǎo)一(yī / yì ／yí)種FS-DZQC-X(C)(H)全電壓綜合處理裝置（簡稱全電壓處理裝置），系統采用高電阻與消弧線圈并聯接地(dì / de)方式運行，比目前電力系統采用中性點不接地(dì / de)、消弧線圈接地(dì / de)、小（中）電阻接地(dì / de)方式具有更高的供電可靠性、選線準确率高、過電壓倍數低和(hé / huò)消諧、消弧等作用好的特點。新建電力系統正常運行時中性點投運高電阻接地(dì / de)方式運行，當系統系統容量增大後在投運消弧線圈并聯運行。

二、技術方案

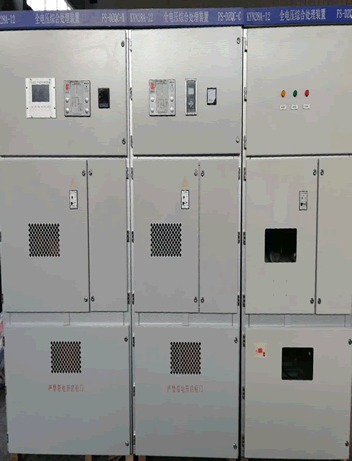

FS-DZQC-X(C)(H)全電壓綜合處理裝置統簡稱（FS-DZQC全電壓處理裝置）,是由方盛電氣聯合科研，擁有多項專利技術以及特有的技術工藝，構成性能優良的新型智能電網接地(dì / de)方式運行管理系統。

本FS-DZQC-X(C)(H)全電壓綜合處理裝由終端設備接地(dì / de)變、消弧線圈、接地(dì / de)電阻、智能傳感器、實時通訊技術、廣域測量系統、互聯集控管理分析決策系統構成的系統化、智能化的管理體系。

本産品的核心功能具備接地(dì / de)方式多種形式自動選擇的核心功能，融合消弧線圈接地(dì / de)方式、高電阻接地(dì / de)方式，可以自動根據系統要(yào / yāo)求自動選擇接地(dì / de)方式，其次體現了(le／liǎo)不同組合方式，方案一(yī / yì ／yí)不接地(dì / de)與消弧線圈接地(dì / de)互爲(wéi / wèi)切換。方案二不接地(dì / de)與高電阻接地(dì / de)互爲(wéi / wèi)切換。方案三消弧線圈接地(dì / de)與高電阻接地(dì / de)并行運行。方案四消弧線圈與高電阻接地(dì / de)自動切換。

本産品的核心功能具備單相接地(dì / de)故障的查找及定位功能，可以實時在線監測故障點，具有分析故障的成因及後台統計顯示等适用性功能。

本産品的核心功能具備自身安全自檢功能，提供分析及決策平台，具備互聯集控功能。

本産品按電力系統規劃設計方案，量身定制系統智能一(yī / yì ／yí)體化接地(dì / de)方式運行方案。摒棄采用以往标準化式設計方案的接地(dì / de)運行方式，如全部按某一(yī / yì ／yí)類接地(dì / de)方式設計，都會在不同程度上帶來優缺點，爲(wéi / wèi)此在電力系統及社會不斷的發展及需求下，采用符合電力系統相關要(yào / yāo)求的前提下，大力推廣采用方盛電氣具有時代性創新性産品FS-DZQC-x（C）(H)全電壓綜合處理裝置是電力發展的方向。

本産品應用于發電、輸電、變電、配電系統，适用于電力系統3-66kV電壓等級，是保護電機、變壓器、電容器、電纜、電弧爐等電力重要(yào / yāo)設備絕緣的理想接地(dì / de)管理設備。
