概述

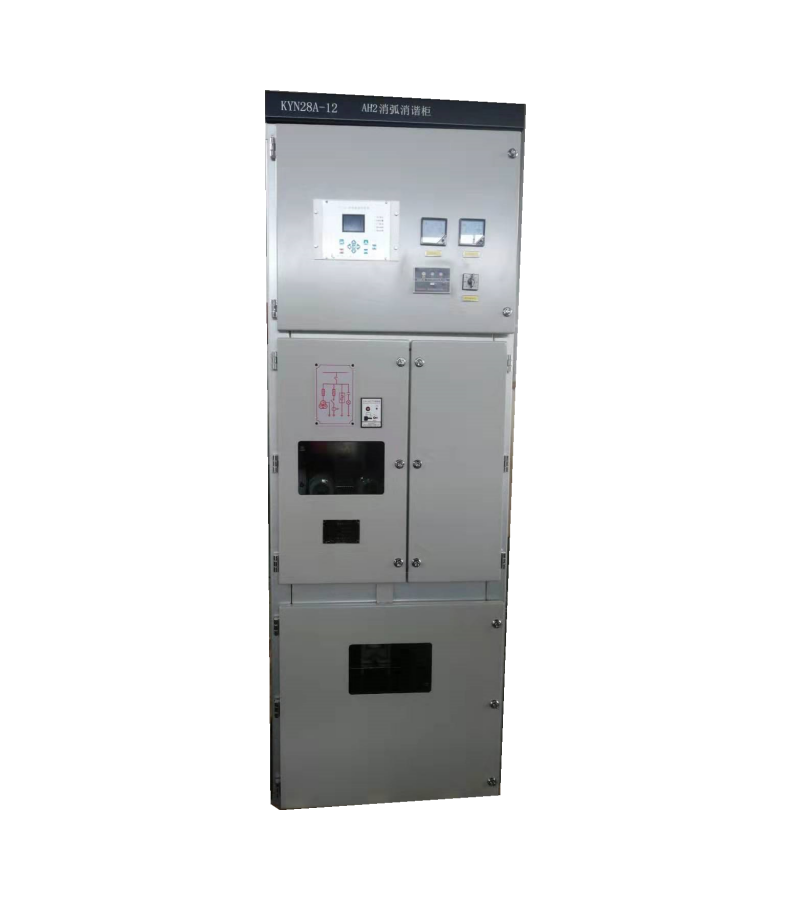

        在我國3~35KV供電系統中，大部分爲(wéi / wèi)中性點不接地(dì / de)系統，這種系統在發生單相接地(dì / de)時，電網仍可帶故障運行，這就大大降低了(le／liǎo)運行成本，提高了(le／liǎo)供電系統的可靠性，但這種供電方式在單相接地(dì / de)電流較大時容易産生弧光接地(dì / de)過電壓和(hé / huò)相間短路，給供電設備造成了(le／liǎo)極大的危害。以前的解決辦法是在中性點加裝消弧線圈補償電容電流來抑制故障點弧光發生的機率。很顯然，這種方法的目的是爲(wéi / wèi)了(le／liǎo)消除弧光，但由于消弧線圈的自身的諸多特點，很難對電容電流進行有效補償，特别是高頻分量部分對供電設備造成的危害無法克服。爲(wéi / wèi)此我公司研制生産了(le／liǎo)新型的消弧消諧及過電壓保護裝置HBXH，該裝置在出現弧光接地(dì / de)時，通過一(yī / yì ／yí)組可以分相控制的真空接觸器，使故障相接地(dì / de)，達到徹底消除弧光的目的。

裝置的适用範圍

        •本裝置适用于3-35KV中壓電力系統；

        •本裝置适用于中性點不接地(dì / de)、中性點經消弧線圈接地(dì / de)的電力系統；

        •本裝置适用于電纜線路爲(wéi / wèi)主的電網，電纜與架空線路的混合電網以及架空線路位置的電網。

裝置的基本功能

        •消弧功能 當系統發生單相弧光接地(dì / de)時，消弧櫃可以在30ms之内投入故障項的真空接觸器，故障相電壓降到零，故障點的電弧随之熄滅，消弧櫃發出動作信号。

        若用于架空線路，可設經4-5s真空接觸器自動斷開。如爲(wéi / wèi)瞬時性故障，則系統恢複正常運行；如爲(wéi / wèi)永久性故障，真空接觸器再次投入并不再斷開，起到永久性限制過電壓的作用。對于此種用途訂貨時需作說明。

        當系統故障線路切除後，需人工通過複位按鈕或遠方控制使消弧櫃自動恢複正常狀态。

        •高壓限流熔斷器功能  由于各種原因造成的消弧櫃動作後通過消弧櫃亮相接地(dì / de)短路時，高壓限流熔斷器在1～2ms内将消弧櫃内的接地(dì / de)點快速切除，防止發生兩相短路的後果，不會影響系統正常運行。

        •金屬接地(dì / de)和(hé / huò)PT斷線報警功能 當系統發生單相金屬性接地(dì / de)時，消弧櫃發出金屬性接地(dì / de)報警信号，并顯示故障相别。當電壓互感器熔斷器熔斷時，消弧櫃發出PT斷線報警信号，并顯示故障相别。

        •過電壓保護功能 當系統發生内部過電壓和(hé / huò)大氣過電壓，由過電壓保護器将過電壓限制到設備絕緣允許的水平。系統發生單相弧光接地(dì / de)故障時，消弧櫃動作後可将非故障相的弧光接地(dì / de)過電壓限制到線電壓的安全水平。

        •PT櫃功能 消弧櫃中的電壓互感器，可以向其他指示儀表和(hé / huò)繼電保護裝置等提供二次電壓信号。

        •數據遠傳功能 消弧櫃配置了(le／liǎo)RS485通訊接口，可以通過總線實現數據遠傳。

        • 事故追憶功能 消弧櫃可記錄20次故障事件發生的時間、裝置動作狀态和(hé / huò)相關事故參數。

裝置的可選功能

        •消弧櫃可以加裝一(yī / yì ／yí)次消諧、二次微機消諧裝置，以限制諧振過電壓

        •開關狀态顯控裝置具有一(yī / yì ／yí)次模拟圖、帶電顯示、和(hé / huò)分閘狀态指示、接地(dì / de)開關提示、儲能指示、手車位置指示、語音防誤提示、溫濕度數值顯示及RS485通訊接口等多項功能。

        •消弧櫃可以加裝本公司專門設計的基于最大增量法原理的小電流選線裝置，實現自動選線功能

裝置的主要(yào / yāo)部件及其作用

        本公司的消弧櫃是爲(wéi / wèi)了(le／liǎo)迅速消除中性點非直接接地(dì / de)系統弧光接地(dì / de)給電氣設備帶來的危害而研制的。主要(yào / yāo)有以下幾個部分組成：

        1.電壓互感器PT  .電壓互感器爲(wéi / wèi)消弧控制器提供被保護系統的二次電壓和(hé / huò)輔助二次電壓信号。

        2.消弧控制器FS-DZH  消弧控制器根據電壓互感器提供的信号，判斷故障類别(PT斷線、金屬接地(dì / de)、弧光接地(dì / de))和(hé / huò)相别，向控制室或上位機發出故障信号，當發生弧光接地(dì / de)時可在30ms内向故障相真空接觸器發出動作命令。

        3. 交流真空接觸器JZ   交流真空接觸器在接到消弧控制器的動作命令後立即完成合閘動作，使弧光接地(dì / de)故障快速轉化爲(wéi / wèi)金屬性接地(dì / de)。

        4. 三相組合式過電壓保護器   三相組合式過電壓保護器将相對地(dì / de)和(hé / huò)相與相之間的各種過電壓限制在設備絕緣允許的範圍以内。

        5. 高壓隔離開關GN  高壓隔離開關用來控制消弧櫃的投運和(hé / huò)退出，在消弧櫃需要(yào / yāo)檢修或調試時，與系統隔離并形成明顯的斷開點。

        6. 高壓限流熔斷器FU  當消弧櫃動作後由于其他各種原因接地(dì / de)導緻通過消弧櫃兩相接地(dì / de)線路，高壓限流熔斷器可在1～2ms之内快速将消弧櫃退出，避免造成兩相短路的後果。

        7. 電流互感器LH和(hé / huò)接地(dì / de)電流表  在消弧櫃動作後，通過接地(dì / de)電流表可較準确地(dì / de)讀出系統的單相接地(dì / de)電容電流。

裝置的優點

        1. 裝置動作速度快，可在30ms内動作，大大縮短單相接地(dì / de)電弧的持續時間；

        2. 裝置動作後可立即熄滅電弧，并能有效限制弧光接地(dì / de)過電壓；

        3. 裝置動作後，允許電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的倒閘操作之後再處理故障線路；

        4. 裝置的保護功能不受電網規模和(hé / huò)運行方式的影響；

        5. 裝置具有較高的功能性價比；

        6. 本裝置利用電弧熄滅前後故障線路零序電流突變量最大的特點進行選線，可大大提高選線準确率；

        7. 本裝置可加裝消諧功能，在系統發生弧光接地(dì / de)時，裝置動作将故障相對地(dì / de)電容短接，改變系統參數，可在一(yī / yì ／yí)定程度上破壞諧振條件。

裝置的工作原理

        系統正常運行時，開口三角電壓很小，消弧控制器面闆顯示“投運”。當開口三角電壓由低電平變成高電平時，表明系統發生故障。此時消弧控制器立即啓動中斷，根據電壓互感器二次輸出信号Ua、Ub、Uc進行故障類型和(hé / huò)相别的判斷：

        若爲(wéi / wèi)單相PT斷線故障，則裝置面闆上顯示故障相别和(hé / huò)斷線信号，并輸出無源開關量接點信号。

        若爲(wéi / wèi)單相接地(dì / de)故障，則裝置面闆上顯示故障相别和(hé / huò)接地(dì / de)類型信号，同時向故障相真空接觸器發出合閘指令，并輸出無源開關量接點信号。

        PT開口三角電壓由低電平變成高電平時，小電流選線模塊立即對各條線路的零序電流進行數據采集，若無單相接地(dì / de)故障，則恢複正常；若發生單相接地(dì / de)故障，則在故障相真空接觸器合閘并熄滅電弧後再次對線路零序電流進行數據采集。根據故障線路在接地(dì / de)電弧熄滅前後突變量最大的原理選出故障線路并在面闆上顯示故障線号，同時輸出無源開關量接點信号。

型号定義

        FS-DZH-□-□ / □

        B:基本型，具有消弧及過電壓保護功能。

        F:附加型，具有消弧、消諧及過電壓保護功能。

        Q:加強型，具有消弧、消諧、選線及過電壓保護功能。

        P:簡化型，具有消諧、選線及過電壓保護功能。

        裝置的額定電流

        裝置的額定電壓

        裝置的額定電壓：6   10   35（KV）

        裝置的額定電流：50   63   80   100   125   160   200   250   315（A）

選型設計要(yào / yāo)求

        1. 裝置的額定電壓與系統的運行電壓相符。

        2. 裝置的額定電電流不小于被保護系統的最大對地(dì / de)電容電流。

        3. 對于總将變電所的6-35KV母線應選用基本型、附加型或加強型；

        對于總降變電所供電的下級配電所母線，可選用簡化型；

        對于由外系統供電的6-35KV的配（變）電所的電源母線，建議選用加強型，也可根據系統實際需要(yào / yāo)選用簡化型結構、外形和(hé / huò)安裝尺寸

        考慮用戶檢修方便，6-10KV櫃體寬度一(yī / yì ／yí)般不小于800mm,35KV櫃體寬度一(yī / yì ／yí)般不小于1800mm，深度和(hé / huò)高度可以與其他櫃體保持一(yī / yì ／yí)緻

包裝、運輸和(hé / huò)儲存

        一(yī / yì ／yí)般采用木箱包裝，櫃體底座應固定在包裝箱底闆上。

        不一(yī / yì ／yí)在三級以下公路上長距離運輸，必要(yào / yāo)時可拆散包裝，重要(yào / yāo)部件盡量不采用公路運輸。

        長期不用時，應儲存在幹燥、通風的倉庫内，不一(yī / yì ／yí)長期在戶外儲存。

安裝、調試、維護

        本公司負責根據用戶的要(yào / yāo)求進行圖紙設計及參數選擇，設備組裝調試完畢後，由專業的檢測人員檢測後方可出廠。如用戶需要(yào / yāo)，本公司可負責現場安裝指導及調試服務，用戶提供必要(yào / yāo)的配合和(hé / huò)協助。

        設備正常工作時不需要(yào / yāo)維護和(hé / huò)檢修，隻在裝置動作後檢查熔斷器撞杆是否彈出。用戶在遵守保管及使用規則的情況下，從安裝使用之日起12個月，或從發貨之日起18個月期限内，産品由于質量原因而發生損壞和(hé / huò)不能正常工作，制造廠無償爲(wéi / wèi)用戶更換或維修。

        本公司對設備實行終身維修并長期以優惠價格提供備品備件。

訂貨須知

        1. 用戶提供相應的系統額定電壓、系統最大單相接地(dì / de)電容電流，作爲(wéi / wèi)消弧櫃的設計依據。

        2. 櫃體的尺寸，由我公司工程師進行設計并經用戶簽字确認後，方能最終确定。

        3. 用戶應明确裝置的功能（包括基本功能和(hé / huò)可選功能），如有特殊要(yào / yāo)求應在訂貨時提出。

        4. 需要(yào / yāo)其他額外附件和(hé / huò)備件，應在訂貨時注明所需的各種名稱、規格及數量。
