一(yī / yì ／yí)、概述

1、電力系統PT鐵磁諧振過電壓事故

在中性點非有效接地(dì / de)系統中，一(yī / yì ／yí)般接有電磁式電壓互感器(以下簡稱PT)。爲(wéi / wèi)了(le／liǎo)測量三相對地(dì / de)電壓和(hé / huò)監視對地(dì / de)絕緣，PT的中性點直接接地(dì / de)。由于PT低壓側負載很小，接近于空載狀态，從高壓側對地(dì / de)接入的等效勵磁感抗很大，在某些切換操作或接地(dì / de)故障消失之後，PT的等效勵磁感抗将與系統對地(dì / de)等效電容構成特殊的諧振回路，激發起各種諧波的鐵磁諧振過電壓，引起PT飽和(hé / huò)，由于PT熔斷器不能有效熔斷數百至數千毫安的飽和(hé / huò)勵磁電流，最終導緻PT燒損，PT櫃、避雷器爆炸，母線短路、沖擊主變、威脅工作人員人身安全等事故。對電網的安全運行構成了(le／liǎo)很大的威脅，并嚴重影響了(le／liǎo)供電的可靠性。在中性點非有效接地(dì / de)系統中， PT鐵磁諧振過電壓是出現最頻繁、造成事故很多的一(yī / yì ／yí)種内部過電壓。

2、PT鐵磁諧振過電壓的傳統限制措施

爲(wéi / wèi)了(le／liǎo)防止電磁式電壓互感器鐵磁諧振的發生，通常采用改變參數，增加阻尼兩類方式。運行經驗表明，由于系統的複雜性，改變參數的方式隻能減少鐵磁諧振的發生概率。增加阻尼的方式是在電磁式電壓互感器的一(yī / yì ／yí)次側中性點安裝阻尼電阻(一(yī / yì ／yí)次消諧)，或在電磁式電壓互感器二次開口三角繞組安裝阻尼電阻(二次消諧)。傳統的一(yī / yì ／yí)次消諧阻尼電阻選用壓敏電阻(通常爲(wéi / wèi)碳化矽材料)，即正常運行條件下呈現爲(wéi / wèi)高阻，發生諧振時電阻阻值下降，這樣不利于消除諧振。正常運行狀态下，還會對互感器的測量精度産生影響，嚴重時還可能放大中性點不平衡電壓，導緻系統不能正常運行。二次消諧對消除重複發生的諧振作用不佳，對互感器的測量也會産生影響。

3、解決方案

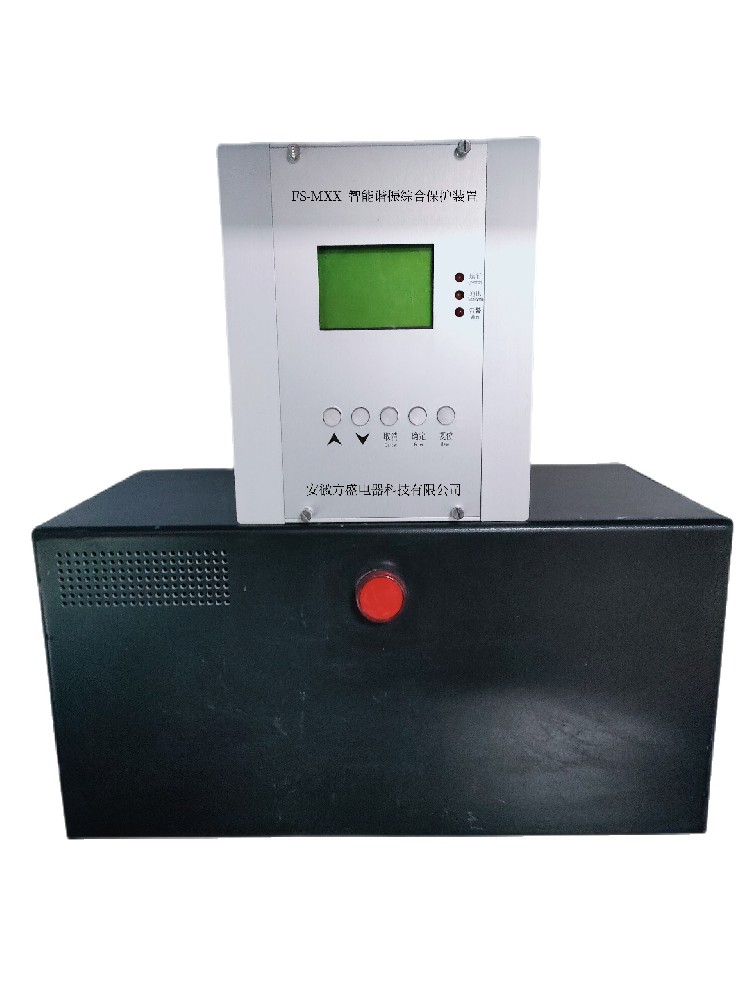

由合肥市齊美電器有限公司研制的FS-MXX型智能諧振綜合保護裝置，能夠實現連續快速消諧，基波諧振的消諧時間約爲(wéi / wèi)1.56s，分頻諧振的消諧時間約爲(wéi / wèi)2.1s左右。在3.5倍過電壓下，限流消諧器能夠将PT激磁電流限制在100mA以下。通過對三相電壓及PT開口三角電壓的采集，對電網諧振時的頻率成分能快速分析，可準确地(dì / de)辨出：單相接地(dì / de)、電網諧振。如果是諧振，計算機發出指令使消諧電路投入，消耗電源供給諧振的能量，抑制鐵磁諧振過電壓，實現快速消諧，較完善地(dì / de)解決了(le／liǎo)電力系統中電網的消諧問題。并能存儲記錄單相接地(dì / de)、諧振時的各次諧波的諧波幅值，可廣泛适用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

二、使用環境

1、适用于戶内及戶外，環境溫度-40℃～+60℃；

 2、額定頻率：48Hz～62Hz；

3、海拔高度不大于4000m，地(dì / de)震裂度8度及以下地(dì / de)區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；

5、串接于交流6～35kV非有效接地(dì / de)系統PT一(yī / yì ／yí)次繞阻中性點與地(dì / de)之間，二次在一(yī / yì ／yí)個系統中

接有多台電壓互感器時，在每台互感器的三相高壓繞阻中性點裝一(yī / yì ／yí)台消諧器， 才能有效地(dì / de)限制弧光接地(dì / de)過電壓和(hé / huò)消除鐵磁諧振。

三、裝置的基本功能及特點

1、 消諧功能

    循環檢測PT三相電壓，開口三角的電壓，當發生電壓升高時，首先判斷是單相接地(dì / de)，還是電網諧振。如果是諧振，計算機發出指令切換相對應的消諧電路投入，實現快速消諧。

2、 故障報警功能

    當系統發生單相接地(dì / de)或諧振、裝置故障時産生報警信号。所有繼電器輸出接點均可接報警輸出。

3 、顯示功能

    顯示實時時鍾，裝置運行狀态，接地(dì / de)或諧振故障的諧振頻率、幅值，故障開始時間等。

4 、設置功能

    通過漢字菜單提示用戶可以設置或修改實時時鍾，通信方式。

5 、通信功能

    裝置具有完善的通信功能，RS-232，485通信接口和(hé / huò)通信速率可選。

6、故障追憶功能

   按時間順序可追憶共八次接地(dì / de)、諧振過電壓故障

7、本裝置具有智能化特點，無須設置諧振頻率、諧振啓動幅值，可自動消除各種頻率諧振。
