描述：DL5153-2014大型火電廠廠用電設計技術規程8.2.3的第2條及8.7.1的第2條低壓饋線及100KW以下電動機由相間短路保護兼作單相接地(dì / de)保護，當靈敏度不能滿足時應另加裝接地(dì / de)短路保護。由于靈敏度難于判斷，且控制投資需要(yào / yāo)，多數未加裝零序保護。運行後出現了(le／liǎo)下級母線饋線或電機單相接地(dì / de)，上級母線饋線零序保護越級跳閘的故障現象。

由于近幾年電廠低壓供電越級跳閘問題越來越多，導緻鍋爐用水、排放不達标，甚至會造成非計劃停機事故，影響電廠發電的連續性，對電廠的連續運行帶來不利影響。

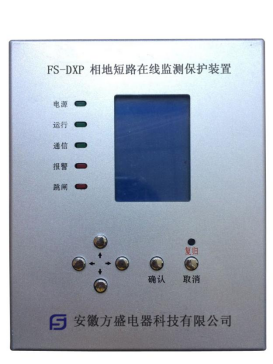

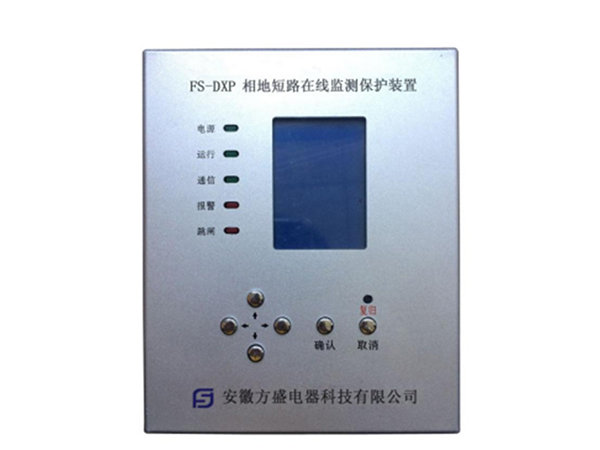

FS-DXP相地(dì / de)短路在線監測保護裝置适用于電廠、煤炭、鋼鐵、紡織等400V TN系統，可解決MCC線路經過渡電阻接地(dì / de)、塑殼開關和(hé / huò)熱繼電器不動作，造成PC越級跳閘引發大面積失電問題。相地(dì / de)短路在線監測保護裝置通過不間斷地(dì / de)監測各回路的零序CT電流,滿足條件後先報警後跳閘，切斷供電故障線路，以保護設備，避免越級跳閘停電造成巨大的經濟損失。

MCC下DZ2線路接地(dì / de)後，DZ2過流拒動，導緻DZ1零序保護越級跳閘使MCC整段失電。

已運行電廠通常根據《DL1502-2016廠用電繼電保護整定計算導則》第9.2.3.1處理，直接接地(dì / de)系統接地(dì / de)保護整定計算方法如下：

1） 按躲過饋線最大負荷的不平衡電流計算。

2） 與下級的配合：下一(yī / yì ／yí)級有零序保護時，按與零序保護最大動作電流配合；無零序保護時，按與相電流保護最大動作電流配合（單相接地(dì / de)時不會越級跳閘）。當下級無零序保護，發生單相經過渡電阻接地(dì / de)時，本級短延時（過流保護）及上級的零序保護存在不動作的情況，有電氣火災風險。

功能：1.實時監控：實時顯示被監測線路的零序電流，有助于檢修人員精确判斷系統絕緣狀況，并做檢修計劃。

2.二級預警三級跳閘功能：支持兩級預警，系統檢測到接地(dì / de)電流超過預警定值時，發出警報，并自動延時後調整到下級定值，直至跳閘切除故障線路或電動機；可根據現場工況設定相應的第三級脫扣動作時間和(hé / huò)跳閘整定值，躲過啓動不平衡電流，并配合上級零序保護，以防止越級跳閘引發大面積停電。也可以選擇隻報警不跳閘。

3.高靈敏度小尺寸零序電流互感器：爲(wéi / wèi)了(le／liǎo)便于零序電流互感器安裝，本公司的智能漏電互感器采用“超微晶鐵芯”和(hé / huò)“零磁通技術”自動補償設計，使互感器始終處于理想的“零磁通”工作狀态，最大限度的提高了(le／liǎo)互感器的靈敏度并減小了(le／liǎo)互感器的外形尺寸。
